Les monte-charges miniers poussent les réseaux de distribution électrique dans leurs retranchements absolus. Les palans à friction et à tambour nécessitent un couple massif pendant les phases d'accélération rapide, entraînant des courants réactifs importants et instantanés à travers le réseau de la mine. Cette consommation soudaine provoque de graves chutes de tension, un scintillement notable et un faible facteur de puissance. Lorsque la tension du réseau chute, les variateurs de fréquence se déclenchent, interrompant la production. Les contraintes thermiques et mécaniques constantes dégradent également prématurément les transformateurs et les moteurs. Vous ne pouvez pas résoudre ce problème avec une commutation mécanique lente. Vous avez besoin d'une compensation de puissance réactive dynamique sous-cycle directement au niveau de la source de charge. Mettre en œuvre un STATCOM pour les treuils miniers fournit la norme technique permettant de résoudre ces problèmes de qualité d'énergie à fort impact. Il injecte ou absorbe la puissance réactive en quelques millisecondes, correspondant au profil de charge agressif du palan. Cela stabilise la tension locale, garantit une conformité stricte au réseau et maintient votre équipement d'extraction critique en fonctionnement sans interruption.
Réponse rapide : les STATCOM fournissent une injection de puissance réactive sous-cycle (généralement <5 ms), correspondant au profil de charge agressif des treuils miniers pour éviter les baisses de tension.
Conformité au réseau : La mise en œuvre d'une compensation dynamique élimine les pénalités des services publics en cas de faible facteur de puissance et de distorsion harmonique excessive.
Longévité de l'équipement : La stabilisation de la tension locale réduit les contraintes thermiques et mécaniques sur les moteurs de levage, les transformateurs et les équipements sensibles adjacents.
Changement technologique : Les SVG (générateurs statiques de var) et STATCOM modernes moyenne tension surpassent les anciens SVC (compensateurs statiques de var) en offrant des empreintes plus petites, un risque de résonance nul et des performances supérieures en basse tension.
Les palans à friction et à tambour fonctionnent selon des cycles de service agressifs et répétitifs. Un cycle standard implique une accélération rapide, un court fonctionnement en régime permanent et une forte décélération régénérative. Pendant la phase initiale d'accélération, le moteur du palan doit vaincre l'inertie statique de la benne entièrement chargée et des lourds câbles en acier. Cela nécessite que le moteur consomme jusqu'à 300 % de son courant nominal pendant plusieurs secondes. Cette consommation électrique instantanée entraîne de forts courants réactifs (kVAR) à travers le réseau de distribution moyenne tension de la mine.
Lorsque d'importants courants réactifs traversent l'impédance inhérente des principaux transformateurs abaisseurs et des longs câbles d'alimentation de la mine, une chute de tension importante se produit. La tension du réseau local chute instantanément. Nous mesurons cette chute de tension à l'aide de la formule d'approximation de base où la chute est égale au courant réactif multiplié par la réactance du système. Dans un réseau minier faible, un gros palan peut facilement provoquer une baisse de tension de 10 à 15 % au niveau du bus principal.
Ces chutes de tension introduisent de graves risques opérationnels sur l’ensemble du site. Les variateurs de fréquence (VFD) et les variateurs CC surveillent en permanence la tension du réseau entrant. Si la tension descend en dessous d'un seuil critique préprogrammé, ces variateurs se déclenchent en protection contre les sous-tensions pour économiser leurs condensateurs internes du bus CC. Un palan déclenché arrête immédiatement la production. Il bloque le personnel ou les lourdes charges utiles de minerai au milieu du puits. La récupération après un trajet en voiture fait perdre un temps opérationnel précieux et nécessite des réinitialisations manuelles. Il vous faut du robuste Compensation de puissance réactive du treuil minier pour éviter ces chutes soudaines et maintenir tous les lecteurs adjacents en ligne.
Les ingénieurs utilisaient historiquement des batteries de condensateurs fixes ou à commutation mécanique pour la correction de base du facteur de puissance. Ces systèmes existants échouent complètement dans les applications de levage dynamique. Les contacteurs mécaniques mettent plusieurs cycles juste pour se fermer. Ils fonctionnent beaucoup trop lentement pour correspondre aux fluctuations de puissance inférieures à la seconde d'un cycle de levage rapide. Au moment où la batterie de condensateurs s’enclenche, le palan a déjà atteint un état stable et la demande réactive a chuté. De plus, si une batterie de condensateurs reste connectée pendant la décélération du palan, elle surcompense. Le système injecte un excès de puissance réactive dans un réseau légèrement chargé, provoquant des conditions de surtension dangereuses qui endommagent les composants électroniques sensibles.
Les anciens compensateurs de variables statiques (SVC) basés sur des thyristors ne répondent pas non plus aux exigences minières modernes. Les SVC s'appuient sur de gros composants passifs tels que des inductances massives à noyau d'air et des batteries de condensateurs commutées à thyristors. Ils nécessitent une empreinte physique étendue et l’espace reste une priorité dans les environnements miniers souterrains ou à ciel ouvert surpeuplés. Plus important encore, un SVC agit comme une impédance variable. Sa sortie réactive se dégrade quadratiquement à mesure que la tension du système chute. Lorsque vous avez le plus besoin d'une assistance réactive (lors d'une grave chute de tension), un SVC fournit le moins d'aide. Leurs composants passifs introduisent également des risques de résonance importants avec les harmoniques du réseau existant générées par les entraînements des palans.
![\"35kV](\"https://iprorwxhqkmlll5p-static.micyjz.com/cloud/piBplKoqlkSRmllpriklip/news_main_image_35kV-outdoor-water-cooled-STATCOM-For-Mining-Hoist7586772042811522023.jpg\" "\\"\\"")
Le compensateur statique synchrone change la façon dont nous gérons la régulation de tension industrielle. À la base se trouve le convertisseur de source de tension (VSC). Le VSC s'associe directement à une batterie de condensateurs CC robuste. Ensemble, ils utilisent des transistors bipolaires à grille isolée (IGBT) à grande vitesse commutant à des fréquences supérieures à 10 kHz pour générer une tension alternative synthétique hautement contrôlable. Ce système injecte ou absorbe instantanément de la puissance réactive sur la base de mesures du réseau en temps réel.
La batterie de condensateurs CC joue un rôle essentiel dans ce processus. Il prend en charge et stabilise la tension contrôlée du bus DC. Le fonctionnement continu et fiable du VSC dépend entièrement du maintien de ce bus CC stable. Si la tension alternative synthétique générée par le VSC est supérieure à la tension du réseau, le STATCOM injecte de la puissance réactive capacitive. S'il est inférieur, il absorbe la puissance réactive inductive.
Les STATCOM possèdent des caractéristiques tension-courant supérieures à celles des technologies existantes. Ils agissent comme une véritable source de courant plutôt que comme une impédance variable. Leur courant de sortie réactif reste linéaire et indépendant de la tension du réseau. Cela signifie qu'un STATCOM fournit un courant de sortie capacitif complet même à des tensions système fortement réduites. Lorsque le réseau de la mine s'affaisse sous une lourde charge de levage, le STATCOM pousse le courant réactif maximum pour maintenir la tension aux niveaux nominaux.
Les treuils miniers nécessitent des vitesses de réponse extrêmes pour maintenir leur stabilité. Nous mesurons les mesures du temps de réponse en millisecondes. Un STATCOM moderne offre une véritable réponse au sous-cycle. Il réagit aux changements de grille en moins de 5 millisecondes. Cette vitesse ultra-rapide reflète parfaitement le profil de charge agressif et pointu du palan. Il capte la chute de tension avant qu'elle n'impacte les équipements sensibles adjacents. La commutation mécanique lente ne peut tout simplement pas rivaliser avec la commutation IGBT à semi-conducteurs.
Ces systèmes avancés font bien plus que corriger le facteur de puissance. Ils atténuent simultanément les harmoniques de rang inférieur. L'électronique de puissance du palan, en particulier les gros redresseurs à 12 ou 24 impulsions, génère une distorsion harmonique importante. Le STATCOM filtre activement ces anomalies en injectant des courants contraphasés. De plus, le système maintient un fonctionnement synchrone lors de perturbations externes importantes. Si des lignes d'alimentation lourdes adjacentes commutent ou si un court-circuit multiphasé se produit du côté du service public, le STATCOM stabilise le réseau local. Il évite les pannes électriques en cascade sur le réseau de distribution de la mine et aide l'ensemble du site à surmonter les pannes transitoires.
Un dimensionnement approprié dicte le succès ultime du système. Vous devez évaluer avec précision la demande de puissance réactive maximale du palan à l'aide d'analyseurs de qualité d'énergie à grande vitesse enregistrant à intervalles de 1 ms. Ensuite, évaluez le niveau de défaut de court-circuit (MVA) du réseau d’alimentation. Enfin, définissez les limites strictes des échelons de tension requises par les réglementations locales. Ces trois variables déterminent la valeur kVAR exacte nécessaire. Mise en œuvre La compensation de puissance réactive moyenne tension nécessite une ingénierie précise et un profilage de charge approfondi.
Le placement compte tout autant que la capacité globale. Installez le STATCOM à proximité des charges critiques. Placez-le directement au poste de levage lorsque cela est possible. Ne le placez pas au niveau du principal réseau d'alimentation entrant à des kilomètres de distance. Le placement local maximise la stabilisation de la tension directement à la source de la perturbation. Il minimise les pertes en ligne sur le réseau de distribution interne de la mine et libère de la capacité thermique dans les transformateurs en amont.
De nombreux sites utilisent des systèmes de rémunération hybrides. Ils combinent un STATCOM dynamique avec des batteries de condensateurs fixes. Cette stratégie optimise les dépenses en capital. Les banques fixes gèrent la demande réactive de charge de base constante des ventilateurs et des pompes de ventilation de la mine. Le STATCOM gère les fluctuations dynamiques à grande vitesse du palan, tout en filtrant activement toute résonance créée par les condensateurs fixes.
La terminologie du secteur se chevauche souvent, ce qui entraîne une confusion lors de l'approvisionnement. Les STATCOM traditionnels à l'échelle industrielle diffèrent considérablement des conceptions modulaires modernes. Aujourd'hui, les ingénieurs déploient fréquemment le SVG moyenne tension pour palans miniers. SVG signifie Générateur de Var Statique. Il utilise des topologies avancées et modulaires basées sur l'IGBT plutôt que des blocs convertisseurs monolithiques.
Ces SVG modulaires offrent d’énormes avantages opérationnels pour les applications minières. Ils offrent une redondance intégrée. Si un module d'alimentation tombe en panne, les modules restants continuent de fonctionner avec une capacité totale légèrement réduite. Ils offrent une évolutivité transparente. Vous pouvez ajouter des modules de puissance à mesure que la production minière augmente et que les charges de levage augmentent. La maintenance devient un simple échange d'un bloc d'alimentation standardisé. Cette modularité réduit considérablement le temps moyen de réparation (MTTR) à moins de 30 minutes et évite les temps d'arrêt prolongés par rapport à la maintenance des systèmes existants.
L'électronique haute puissance génère une chaleur importante pendant le fonctionnement. La méthodologie de refroidissement choisie dicte la fiabilité à long terme. Nous évaluons les options de refroidissement en fonction des réalités réelles du site minier, et pas seulement des conditions de laboratoire.
Les systèmes refroidis par air conviennent aux locaux électriques propres et à température contrôlée. Ils présentent une complexité mécanique initiale inférieure. Les ventilateurs à grand volume poussent l'air ambiant à travers de grands dissipateurs thermiques en aluminium. Cependant, pour fonctionner correctement, ils nécessitent d’énormes volumes d’air. Ils luttent dans des environnements très pollués où la poussière de charbon conductrice ou les particules métalliques obstruent rapidement les filtres, entraînant un étranglement thermique.

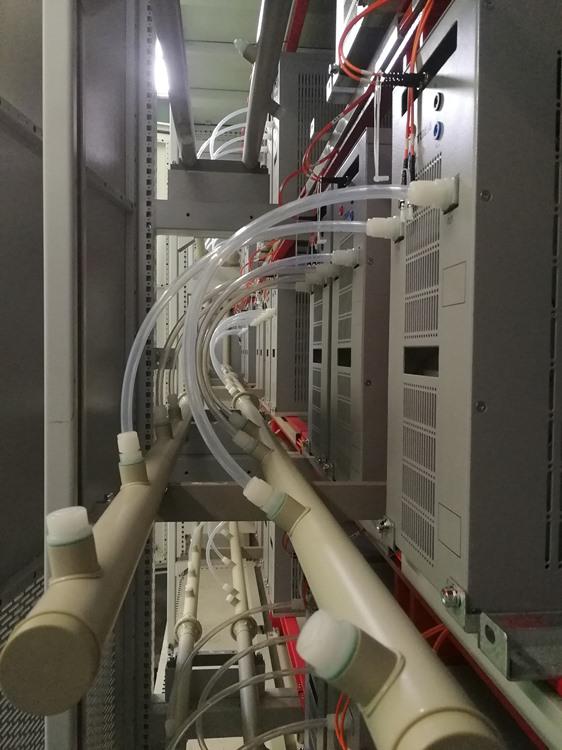

A Le STATCOM refroidi à l'eau devient absolument nécessaire pour les unités de grande capacité. Les environnements miniers difficiles et limités en espace l’exigent. Le refroidissement par eau offre une densité de puissance exceptionnelle. Cela réduit considérablement l’empreinte globale de l’équipement. Plus important encore, il isole les composants électroniques de puissance sensibles de l’air ambiant corrosif. L'eau désionisée s'écoule directement à travers des plaques froides montées sur les IGBT. La chaleur est transférée vers une boucle secondaire d’eau brute via un échangeur de chaleur en acier inoxydable. La poussière conductrice et les températures ambiantes élevées ne peuvent pas pénétrer dans le système en boucle fermée.
Fonctionnalité | STATCOM refroidi par air | STATCOM refroidi à l'eau |
|---|---|---|
Densité de puissance | Encombrement modéré, nécessite un grand dégagement pour la circulation de l'air. | Densité de puissance élevée, encombrement très compact. |
Isolation environnementale | Vulnérable à la poussière et à l'humidité ambiantes. Nécessite des changements de filtre fréquents. | Système en boucle fermée entièrement isolé. Imperméable à la poussière externe. |
Complexité de la maintenance | Remplacement simple du ventilateur. Entretien élevé du filtre. | Nécessite des contrôles de conductivité du liquide de refroidissement et un entretien de la pompe. |
Meilleure application | Maisons électroniques propres et climatisées avec des besoins de capacité modérés. | Sites miniers difficiles et poussiéreux nécessitant une puissance réactive massive dans des espaces restreints. |
Un mauvais facteur de puissance détruit les budgets opérationnels mois après mois. Les services publics surveillent la puissance réactive consommée par l’ensemble du site minier. Ils appliquent de lourdes sanctions financières lorsque le facteur de puissance global descend en dessous de seuils contractuels spécifiques, souvent autour de 0,95. Les grands treuils miniers sont connus pour faire baisser cette métrique en raison de leur consommation réactive massive lors de l'accélération.
Le maintien d’un facteur de puissance proche de l’unité élimine ces factures de services publics récurrentes. La compensation dynamique garantit le strict respect des codes de réseau locaux. Cela évite des surtaxes coûteuses liées à la puissance maximale basées sur les tarifs kVA. Lorsque vous poussez le facteur de puissance à 0,99, votre demande en kVA diminue considérablement. Les économies financières générées par la suppression de ces pénalités financent directement l’investissement en équipement. Les sites constatent souvent un retour sur investissement complet en quelques années seulement.
La stabilité de la tension est directement liée à la longévité des équipements électriques. Les chutes de tension obligent les moteurs de levage à consommer des courants plus élevés pour maintenir le couple mécanique requis. Un courant plus élevé génère une chaleur excessive $I^2R$ dans les enroulements. Cette dégradation thermique répétée détruit au fil du temps les enroulements du transformateur. Cela détruit prématurément l'isolation du moteur, entraînant des courts-circuits catastrophiques.
Une alimentation électrique stable évite totalement ce stress thermique. Il réduit également les vibrations mécaniques. Les pulsations de couple dans la mécanique du palan disparaissent lorsque l'alimentation électrique reste rigide. Une alimentation électrique fluide se traduit directement par un fonctionnement mécanique fluide. Vous remplacez moins de moteurs. Vous rembobinez moins de transformateurs. Vous évitez les coûts énormes associés au remplacement des équipements lourds et aux interruptions de maintenance imprévues.
Les normes internationales régissent strictement les réseaux électriques des sites miniers. Des normes comme IEEE 519 limitent strictement la distorsion harmonique admissible au point de couplage commun. Les codes de réseau locaux dictent les limites autorisées en matière de scintillement de tension pour protéger les installations industrielles voisines. Le non-respect entraîne des arrêts opérationnels forcés ou des amendes réglementaires massives.
Intégration robuste les solutions de qualité de l'énergie minière garantissent la conformité. Le STATCOM agit comme un bouclier électrique actif. Il empêche le bruit électrique intense du palan de polluer le réseau électrique au sens large. Vous répondez sans effort à toutes les exigences réglementaires tout en maintenant des vitesses de production maximales. Le service public voit une charge propre et stable, quelle que soit l'agressivité avec laquelle le palan fonctionne sous terre.
Le raccordement d'un STATCOM à un réseau moyenne ou haute tension nécessite une ingénierie électrique précise. Les réseaux miniers standards fonctionnent à différents niveaux de tension, généralement 3,3 kV, 6,6 kV, 11 kV ou 33 kV. Les ingénieurs utilisent deux méthodes de connexion principales. Ils utilisent des transformateurs de couplage abaisseur standard pour connecter des modules SVG basse tension, ou ils utilisent des onduleurs multiniveaux à connexion directe.
La topologie avancée Cascaded H-Bridge (CHB) permet une connexion directe à moyenne tension sans nécessiter un transformateur de couplage lourd et coûteux. CHB câble plusieurs cellules de puissance basse tension en série pour créer l’onde sinusoïdale moyenne tension. Les procédures de synchronisation restent critiques lors de la mise en service. Le système de contrôle doit se synchroniser en phase avec le réseau instantanément au démarrage. L'intégration de contrôle conventionnelle garantit un fonctionnement transparent avec le réseau SCADA existant de la mine via Modbus TCP ou CEI 61850. La coordination des relais de protection empêche les déclenchements intempestifs en cas de pannes externes du réseau. Vous devez respecter strictement les protocoles de réalisation haute tension pour assurer la sécurité du personnel et la stabilité du système.
Les environnements miniers détruisent rapidement les appareils électroniques sensibles. Le charbon conducteur ou la poussière métallique provoquent des courts-circuits catastrophiques entre les bornes exposées. Une humidité ambiante élevée dégrade les circuits imprimés. Les vibrations mécaniques constantes des machines lourdes à proximité desserrent les connexions électriques. Vous devez identifier et atténuer ces risques de déploiement avant l'installation.
Les stratégies d'atténuation se concentrent fortement sur l'isolement environnemental. Utilisez des boîtiers robustes classés IP54 ou IP55. Déployez des solutions de maison électronique conteneurisées pour les installations extérieures. Ces conteneurs en acier personnalisés fournissent un microclimat contrôlé pour l'électronique, avec extinction d'incendie et CVC. Utilisez des boucles de refroidissement isolées pour éloigner complètement les contaminants externes des modules IGBT sensibles.
Les exigences standard en matière d'exploitation et de maintenance garantissent la fiabilité des équipements à long terme. Les STATCOM miniers nécessitent une attention régulière et programmée. Établissez des protocoles d'inspection de routine stricts que vos équipes de maintenance doivent suivre lors des arrêts planifiés du site.
Isolez l'équipement et appliquez des mesures de sécurité avant d'ouvrir les portes d'armoires à haute tension.
Inspectez visuellement les condensateurs du circuit intermédiaire pour déceler tout signe de renflement physique, de décoloration ou de fuite d'électrolyte.
Testez la conductivité de la boucle d'eau déionisée pour vous assurer qu'elle reste inférieure à 1,0 micro-siemens par centimètre.
Vérifiez le fonctionnement des pompes de liquide de refroidissement redondantes et recherchez les fuites des garnitures mécaniques.
Nettoyez les ailettes de l'échangeur de chaleur principal si vous utilisez une configuration de refroidissement air-eau.
Téléchargez les journaux de défauts depuis l'IHM et analysez tous les événements transitoires capturés au cours du trimestre précédent.
Serrez toutes les connexions des jeux de barres à courant élevé aux valeurs spécifiées par le fabricant pour éviter les points chauds.
La sélection du fournisseur dicte le succès ultime de votre projet de qualité de l’énergie. Évaluez les critères sans pitié. Recherchez une expérience éprouvée spécifiquement dans l’industrie lourde et l’exploitation minière. Un fiable Le fabricant STATCOM comprend les réalités de l'exploitation minière souterraine et à ciel ouvert. Ils savent que les équipements doivent survivre à des conditions extrêmes.
Assurez-vous qu’ils fournissent des ingénieurs de service sur le terrain locaux dédiés pour une réponse rapide. Exigez une transparence totale dans leurs garanties de performance. Exiger des audits complets de la qualité de l’énergie avant de finaliser l’approvisionnement. Insistez sur les études de simulation transitoire à l’aide de logiciels standards de l’industrie comme ETAP ou PSCAD. Ces simulations prouvent que l'équipement stabilisera réellement la charge spécifique de votre palan avant que vous ne dépensiez un seul dollar en matériel.
Installez des analyseurs de qualité d'énergie à grande vitesse au poste de levage pour enregistrer la demande de puissance réactive des sous-cycles pendant l'accélération maximale.
Calculez le kVAR exact requis pour maintenir les chutes de tension en dessous du seuil autorisé par votre service public local.
Évaluez l'espace physique et les conditions environnementales de la sous-station pour déterminer si un refroidissement par air ou par eau est nécessaire.
Demandez des modèles de simulation transitoire aux fournisseurs pour vérifier que l'équipement proposé stabilisera votre topologie de grille spécifique.
R : Un STATCOM moderne offre une réponse en sous-cycle, réagissant généralement en moins de 5 millisecondes. Cette vitesse ultra-rapide permet une compensation en temps réel de l’accélération rapide du palan. Il détecte instantanément les chutes de tension et maintient la stabilité du réseau même en cas de perturbations électriques externes importantes.
R : Un STATCOM utilise la technologie VSC et IGBT, agissant comme une véritable source de courant. Un SVC repose sur des thyristors et de gros composants passifs, agissant comme une impédance variable. Les STATCOM offrent des performances supérieures lors de chutes de tension sévères, nécessitent un encombrement beaucoup plus réduit et éliminent les risques de résonance associés aux SVC.
R : Les unités refroidies à l'eau offrent une densité de puissance exceptionnellement élevée, réduisant considérablement l'encombrement de l'équipement. Plus important encore, le système d'eau en boucle fermée isole complètement les composants sensibles du VSC de l'air ambiant corrosif, conducteur ou riche en poussière, courant dans les environnements miniers.
R : Oui. Les SVG modulaires modernes peuvent être programmés pour fournir un filtrage actif des harmoniques ainsi qu'une compensation dynamique de la puissance réactive. Ils injectent des courants contraphasés pour annuler les harmoniques de rang inférieur générées par les grands redresseurs et onduleurs du palan.
R : La période de retour sur investissement varie généralement de 18 à 36 mois. Ce retour rapide est dû à l'élimination complète des pénalités liées au facteur de puissance des services publics, à une réduction significative des temps d'arrêt des équipements et au report de mises à niveau coûteuses des infrastructures électriques.
R : Les ingénieurs les connectent à l'aide de transformateurs de couplage abaisseurs ou utilisent des topologies de pont en H en cascade (CHB) pour une connexion directe moyenne tension. Cela permet une intégration transparente dans les réseaux miniers standard de 3,3 kV à 33 kV tout en garantissant le strict respect des protocoles de sécurité et de synchronisation haute tension.
