INTRODUCTION
(Compensateur synchrone statique), également connu sous le nom de SVG (Static Var Generator)

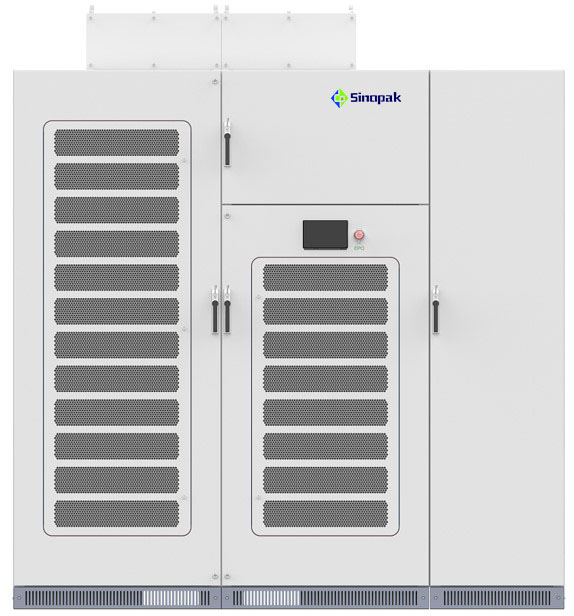

SINOPAK STATECOM est un compensateur synchrone statique de type chaîne (STATCOM / DSTATCOM, sait également comme SVG)—Dispositif de compensation réactif et harmonique dynamique actif à différentes gammes de compensation.Une STANDCOM permet directement à la conformité du code de la grille de HV.
SVG, différente de la compensation d'impédance (injection ou absorbant la puissance réactive par condensateur et réacteur) La théorie du SVC traditionnel est basée sur le convertisseur de source de tension, dont la théorie équivaut à un condenseur synchrone statique mais dont la performance est meilleure que celle du condenseur et de la SVC. En particulier, sa gamme d'opérations est large et sa compensation réactive sous la basse tension (LVRT) est bien supérieure à celle de SVC.
Principe de fonctionnement
Le compensateur synchrone statique est un dispositif de régulation de la tension basé sur des convertisseurs de source de tension (IGBTS). Il agit comme une source ou un puits de puissance réactive indépendante de la tension du système AC. STATCOM peut fonctionner dans le cadre d'un système de transmission AC flexible (faits) pour détecter et compenser instantanément des fluctuations de tension ou des fluctuations de tension, corrigez les charges non équilibrées et le facteur de puissance de contrôle.
| Opération | Forme d'onde | PhasierDiagramme | Remarque |
| Sans charge |  |  | Ics = 0.IFVS = VC |
| Capacitif |  |  | Si VC> VS, LCS est le principal courant. L'amplitude actuelle peut être contrôlée en continu par ajustement VC, STANDCOM fonctionne comme condensateur dont la capacité peut être continue de conserrer. |
| Sortie inductive |  |  | Si VC |
Topologie Sinopak StatucomSchéma de cascade H-Bridge
Le schéma de cascade est une topologie à plusieurs niveaux qui consiste en de nombreuses unités de puissance de pont H avec modulation de multiplicateur de monopole pour obtenir une sortie à trois niveaux sur le côté alternatif. Chaque phase adopte la méthode de modulation de phase de support pour obtenir une meilleure forme d'onde de sortie de tension avec beaucoup plus de numéros de niveau. Le schéma de cascade peut produire une tension de phase
avec 2N +1 niveaux si chaque phase comprend N +1 chaîne (c'est-à-dire l'unité d'alimentation H-Bridge).
Cette topologie peut être utilisée dans deux schémas de connexion: connexion Delta et connexion étoile:
Connexion étoile
Connexion Delta
SPÉCIFICATIONS TECHNIQUES
| Paramètres de base | |
| Tension nominale | |
| Courant nominal | |
| Plage de tension d'entrée | 0,9 ~ 1.1PU |
| Fréquence de grille | 50 ± 2Hz |
| Gamme de var | -Mvar (inductif) ~ + mvar (capacitif) continu |
| Méthode de câblage | Y-Connection |
| Perte de pouvoir | ≤1% |
| Ormité | ≤3% |
| Alimentation auxiliaire | 3P + N + PE 400VAC & 220VDC |
| Méthode de refroidissement | Refroidissement à l'eau / refroidissement à l'air |
| Niveau d'isolation | IP54 |
| Bruit | ≤65DB |
| Contrôle et protection | |
| Temps de réponse de puissance réactive | <5ms |
| Temps de contrôle de la tension | <30ms |
| Mode de fonctionnement | Contrôle de puissance réactive |
| Contrôle de la tension | |
| Contrôle du facteur de puissance | |
| Chargement de la compensation | |
| Capacité de surcharge | 1.1time continue de fonctionner, abandonnez l'alarme après 3 minutes; Traite de 1 heure après 1 minute; 1 heure de voyage instantanément |
| protection | Sur la tension et la protection de la tension |
| Protection contre les surintensités | |
| Protection de court circuit | |
| Sur la protection de la fréquence ou sous la fréquence | |
| Protection des défauts de conducteur | |
| Protection contre la température | |
| Protection des défauts de communication | |
| la communication | |
| Interface de Communication | RS485, Ethernet |
| Protocole | Modbus RTU, IEC-103, IEC-104, IEC61850 |
| Mode moniteur | Local / Romote |
| Hmi | LCD |
| Transmission du signal | Fibre optique |
| Environnement | |
| Température de fonctionnement | -25 ℃ ~ + 45 sans dérangeant |
| Température de stockage | -40 ℃ ~ + 70 |
| Altitude | 2000m sans arrachement |
| Humidité relative | ≤90%, pas de condensation |
| Niveau de pollution | Niveau IV |
| Standard | |
| CEI 61010-1: 2010 CEI 60204-1: 2005 / A1: 2008 CEI 60068-2-1: 2007 CEI 60068-2-2: 2007 CEI 60068-2-78: 2016 NB / T 41005-2014 DL / T 1648-2016 DL / T 1215.1-2013 DL / T 1215.2-2013 DL / T 1215.3-2013 DL / T 1215.4-2013 DL / T 1216-2013 GB / T 17626.8-2006 GB / T 17626.12-2013 GB / T 17626.18-2016 GB / T 2423.1-2008 GB / T 2423.2-2008 GB / T 2423.3-2016 | |
