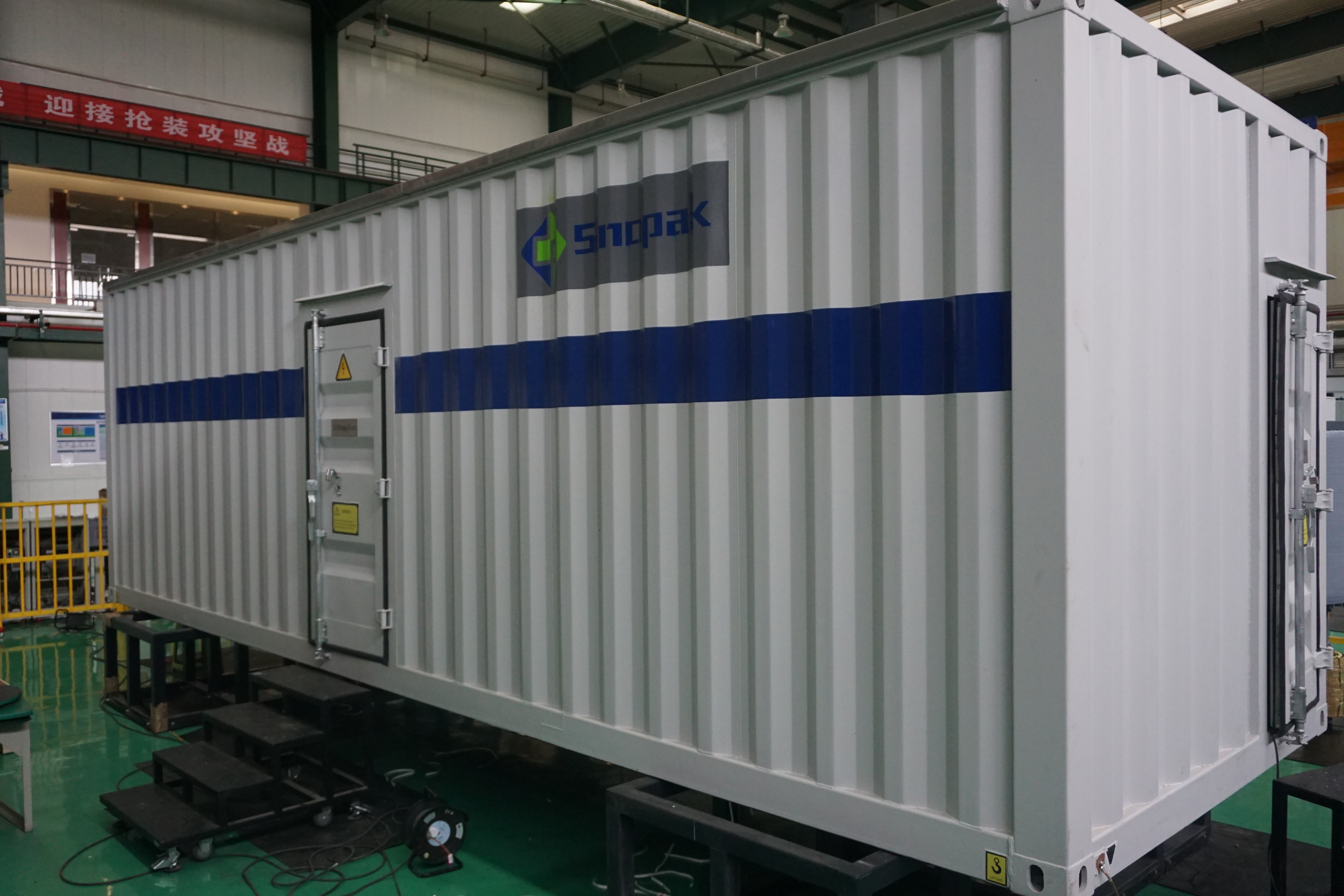

Comment dimensionner un STATCOM pour une ferme solaire ?

Les projets solaires à grande échelle sont soumis à des codes de connexion au réseau stricts. Le contrôle dynamique de la puissance réactive est une exigence non négociable pour l’approbation du projet. S'appuyer uniquement sur des onduleurs photovoltaïques pour la puissance réactive ne suffit souvent pas en cas de pannes du réseau, d'événements de surtension en régime permanent ou d'opérations nocturnes. Le surdimensionnement arbitraire d'un compensateur statique synchrone gonfle considérablement les dépenses en capital. Un sous-dimensionnement risque de provoquer une non-conformité du réseau, une réduction de la puissance active ou une déconnexion totale du réseau.

Pour équilibrer la conformité avec les aspects économiques du projet, les équipes d’ingénierie et d’approvisionnement doivent adopter une approche de dimensionnement rigoureuse et basée sur les données. Ce guide détaille les cadres techniques, les variables et les stratégies d'atténuation des risques nécessaires pour exécuter avec précision Dimensionnement STATCOM pour parcs solaires. Nous examinerons les données pratiques sur le terrain, les conditions de panne du réseau et les méthodes de compensation hybride pour garantir que votre installation répond aux normes d'interconnexion sans dépenser trop en capacité inutile.

• Un dimensionnement STATCOM précis nécessite de soustraire la capacité de puissance réactive fiable des onduleurs photovoltaïques de la centrale des exigences totales du code de réseau du point d'interconnexion (POI).

• Les conditions de défaut du réseau (LVRT/HVRT) et le taux de court-circuit (SCR) du réseau dictent les exigences de réponse transitoire, influençant fortement la valeur Mvar requise.

• Les solutions de conception STATCOM hybrides, combinant des modules STATCOM dynamiques avec des condensateurs ou des réacteurs à commutation mécanique (MSC/MSR), fournissent souvent la compensation de puissance réactive des parcs solaires la plus rentable.

• L'évaluation d'un STATCOM moyenne tension nécessite de regarder au-delà de la capacité nominale pour évaluer les caractéristiques tension-courant (V-I), le déclassement thermique, l'interopérabilité du système de contrôle et les pertes totales du cycle de vie.

Pourquoi les parcs solaires nécessitent une compensation de puissance réactive dédiée

Définir les exigences de base pour La régulation de la tension du parc solaire au point d'interconnexion (POI) est votre première étape. Le succès signifie maintenir un fonctionnement continu et une stabilité de tension pendant les événements de réseau en régime permanent et transitoire. Les opérateurs de réseau exigent que les parcs solaires se comportent comme des générateurs synchrones traditionnels. Ils doivent soutenir activement le réseau plutôt que de simplement y injecter de l'électricité.

Les onduleurs photovoltaïques standards présentent des limites importantes. Ils sont principalement conçus pour convertir la puissance CC en puissance active CA (MW). Lorsque la production d’énergie active atteint son apogée, la marge thermique restante pour la puissance réactive (Mvar) diminue considérablement. De plus, les onduleurs standards ne peuvent pas fournir un support de tension dynamique pendant les heures nocturnes. Bien qu'il existe des mises à niveau spécialisées du contrôle PV-STATCOM, elles introduisent souvent des interactions de contrôle complexes et des problèmes de garantie. S'appuyer uniquement sur des onduleurs rend la centrale vulnérable lors d'événements critiques sur le réseau.

Le contrôle des surtensions en régime permanent constitue un autre défi opérationnel majeur. Les parcs solaires sont fréquemment confrontés à des tensions élevées pendant les périodes de faible charge locale et de production élevée. Des compensateurs dédiés gèrent efficacement ces hautes tensions. Ils absorbent la puissance réactive pour ramener la tension à des limites acceptables. Cette gestion active augmente les limites de transport d’énergie du réseau pendant les cycles diurnes et nocturnes. Il garantit que le parc solaire peut exporter une puissance active maximale sans déclencher la protection contre les surtensions.

La conformité au code réseau est le moteur ultime de ces installations. Les organismes de réglementation exigent le strict respect de critères de performance spécifiques. Le passage à basse tension (LVRT) oblige l'usine à rester connectée et à injecter du courant réactif lorsque la tension du réseau chute. Le passage à haute tension (HVRT) nécessite l'absorption de puissance réactive lors des pics de tension. De plus, les délais de réponse sont incroyablement rapides. Les codes réseau exigent souvent une injection complète de puissance réactive en moins de 30 millisecondes. Les onduleurs photovoltaïques ont du mal à respecter ces temps de réponse transitoires de manière cohérente, ce qui rend obligatoire une compensation dédiée.

Variables fondamentales influençant le dimensionnement de STATCOM pour les parcs solaires

Un dimensionnement précis n’est jamais une simple règle empirique. Cela nécessite l'analyse de plusieurs variables en interaction spécifiques à l'emplacement de votre site et à l'accord de connexion au réseau.

La puissance active maximale de l'usine et la plage de facteur de puissance (PF) requise établissent vos exigences de base en Mvar. Les opérateurs de réseau spécifient généralement une plage PF au POI. Une exigence courante est de 0,95, ce qui entraîne un retard de 0,95 à pleine puissance active. Pour un parc solaire de 100 MW, cela se traduit par un besoin de base d’environ 32,8 Mvar. Toutefois, ce n’est qu’un point de départ. Vous devez ajuster cette référence en fonction des conditions dynamiques du réseau.

La force du réseau dicte la manière dont la tension locale réagit aux injections de puissance. Nous mesurons cela à l’aide du taux de court-circuit (SCR). Lorsque vous connectez un parc solaire à un réseau faible (généralement un SCR inférieur à 3,0), le réseau n'a pas l'inertie synchrone nécessaire pour absorber les fluctuations de puissance. Même des changements mineurs dans la couverture nuageuse entraînent une baisse de la puissance active de sortie, ce qui, dans un réseau faible, fait immédiatement baisser la tension. Vous devez dimensionner la compensation dynamique beaucoup plus grande dans ces scénarios. L'équipement fournit l'effet d'amortissement nécessaire pour éviter les oscillations à haute fréquence qui mettent l'installation hors ligne.

Vous devez également calculer la puissance réactive consommée par votre propre bilan d'équipements de l'usine. Chaque transformateur élévateur et chaque mètre de câble moyenne tension impactent le Mvar final délivré au compteur limite. Lors des pics de production, le courant circulant dans les transformateurs de puissance principaux génère des pertes réactives importantes. À l’inverse, pendant la nuit, le vaste réseau de câbles souterrains agit comme un condensateur géant. Il génère une puissance réactive de premier plan qui fait monter la tension locale. Vos calculs de dimensionnement doivent tenir compte des deux extrêmes. Le compensateur doit absorber la capacité du câble la nuit et vaincre la réactance du transformateur pendant la journée.

Les actifs renouvelables colocalisés nécessitent une attention particulière. Les fermes hybrides d’énergies renouvelables deviennent la norme. Lorsque les éoliennes et les panneaux solaires photovoltaïques partagent un seul POI, la complexité du dimensionnement se multiplie. Le compensateur doit gérer la dynamique de puissance réactive combinée des deux systèmes. Les éoliennes ont des caractéristiques de gestion des défauts différentes de celles des onduleurs solaires. L'étude de dimensionnement doit modéliser les deux actifs simultanément pour garantir une connexion au réseau d'énergies renouvelables.

Enfin, les conditions environnementales et thermiques dictent la capacité réellement utilisable de l'équipement. Les parcs solaires sont souvent situés dans des environnements arides et à haute température. Les températures ambiantes élevées ont un impact direct sur les températures de jonction des semi-conducteurs au sein des modules IGBT. Si la température ambiante dépasse la valeur nominale de base du fabricant, vous devez appliquer des calculs de déclassement thermique. Une unité évaluée à 30 Mvar à 25°C pourrait ne fournir que 24 Mvar à 45°C. Ne pas tenir compte du déclassement thermique entraînera une surchauffe de l'équipement et une panne prématurée.

Méthodologie de dimensionnement STATCOM étape par étape

Réaliser une étude de dimensionnement nécessite une méthodologie structurée. Vous devez passer des calculs de base aux simulations dynamiques pour garantir des compensation de puissance réactive de ferme solaire.

1. Calcul de la puissance réactive de base : Commencez par calculer la demande totale de puissance réactive au POI en fonction des pires scénarios opérationnels. Cela implique une production maximale de puissance active combinée au facteur de puissance maximal requis. Utilisez la formule standard du triangle de puissance. Si le code réseau exige 0,95 PF à 150 MW, la puissance réactive totale requise est calculée comme Q = P * tan(acos(PF)). Cela vous donne un maximum absolu de 49,3 Mvar que la grille s'attend à voir au compteur limite.

2. Évaluation des pertes du réseau interne : Évaluez les pertes internes. Vos transformateurs élévateurs principaux et votre réseau de collecteurs peuvent consommer 12 Mvar pendant la production de puissance active de pointe. Cela signifie que votre besoin total en puissance réactive à l’intérieur de la clôture est en réalité de 61,3 Mvar. Vous devez générer cela en interne juste pour répondre à l'exigence de 49,3 Mvar au POI.

3. Évaluation de la contribution des onduleurs photovoltaïques : Évaluez la véritable capacité de puissance réactive des onduleurs photovoltaïques installés. Regardez la courbe de capacité PQ de l'onduleur. Déterminez la quantité de Mvar que l'onduleur peut produire lorsqu'il fonctionne à 100 % de puissance active. Si le fabricant de votre onduleur garantit une marge de puissance réactive de 20 Mvar tout en fonctionnant à pleine capacité, vous pouvez le soustraire du total. Votre écart restant est de 41,3 Mvar.

4. Dimensionnement de l'écart de compensation dynamique et statique : Vous devez faire la différence entre les besoins en régime permanent et les besoins transitoires. Les besoins à l’état d’équilibre évoluent lentement en quelques minutes ou heures. Les besoins transitoires changent en millisecondes lors de pannes de réseau. Déterminez la valeur nominale Mvar exacte requise pour que l'unité dynamique puisse gérer les fluctuations rapides de tension, les événements LVRT et HVRT. Si le code réseau nécessite 20 Mvar de réponse dynamique instantanée pour le LVRT, vous dimensionnez le module dynamique à 20 Mvar.

5. Dimensionnement des composants statiques : Vous avez rarement besoin d'un système 100 % dynamique. Calculez la capacité des condensateurs à commutation mécanique (MSC) ou des réacteurs à commutation mécanique (MSR) supplémentaires. Ces composants statiques gèrent la puissance réactive de base en régime permanent. Dans notre exemple, vous installez une banque MSC de 25 Mvar pour répondre aux exigences en régime permanent à évolution lente. Cette approche hybride réduit considérablement les coûts d'équipement tout en maintenant la conformité totale au code réseau.

STATCOM moyenne tension vs solutions distribuées basse tension

Lors de la conception de l'architecture de l'usine, vous devez choisir entre des stratégies de rémunération centralisées et distribuées. Les deux approches présentent des avantages techniques distincts.

Déployer un système centralisé STATCOM moyenne tension au niveau de la sous-station principale est l'approche la plus courante. Cette stratégie offre des avantages significatifs en matière de contrôle centralisé. Cela simplifie les tests de conformité des POI car toute la puissance réactive est injectée sur un seul nœud. Il offre également une excellente efficacité en termes d’empreinte. Une seule unité moyenne tension nécessite moins de superficie totale que des dizaines d’unités distribuées. Les équipes de maintenance ne disposent que d'un seul emplacement principal à desservir.

Vous pouvez également analyser des solutions basse tension distribuées. Cela implique de placer des compensateurs dynamiques plus petits et basse tension sur le réseau de capteurs du parc solaire. Ces unités sont généralement installées à côté des onduleurs photovoltaïques. Cette approche réduit les flux de puissance réactive à travers les câbles internes moyenne tension. Il peut réduire les pertes internes et améliorer les profils de tension localisés aux extrémités des grands panneaux solaires.

Vous devez comparer les deux approches sur plusieurs dimensions d'évaluation pour déterminer celle qui convient le mieux à la configuration spécifique de votre site.

Évaluation des solutions de conception STATCOM : compromis entre coûts et performances

Les équipes achats doivent évaluer les spécifications techniques au-delà de la simple notation Mvar. Vous devez analyser l'ingénierie sous-jacente de différents Solutions de conception STATCOM pour garantir une fiabilité à long terme.

Vous devez analyser les caractéristiques Tension-Courant (V-I) de l'équipement proposé. Les compensateurs de var statiques (SVC) traditionnels agissent comme des impédances variables. Leur sortie de courant réactif diminue linéairement à mesure que la tension du réseau chute. Si la tension du réseau tombe à 0,5 par unité (pu) lors d'un défaut, un SVC ne délivre que 50 % de son courant nominal. Les convertisseurs de source de tension modernes se comportent de manière totalement différente. Ils agissent comme de véritables sources de courant. Ils injectent un courant réactif nominal même si la tension du réseau chute à 0,1 pu. Ces performances supérieures en basse tension signifient que vous pouvez souvent respecter le code du réseau avec une valeur nominale Mvar globale plus petite.

Cadrez l’évaluation financière autour des CapEx par rapport aux OpEx. Une unité plus petite pourrait permettre d’économiser les dépenses d’investissement initiales. Cependant, s’il fonctionne constamment à proximité de ses limites thermiques, cela entraînera des dépenses opérationnelles plus élevées. Un fonctionnement continu à charge élevée réduit la durée de vie des modules IGBT et des ventilateurs de refroidissement. Vous devez dimensionner l'unité avec une marge thermique suffisante pour garantir une durée de vie opérationnelle de 20 ans sans remplacement excessif de composants.

La gestion thermique a un impact direct sur la durée de vie des équipements et les dépenses opérationnelles. Vous devez choisir entre des architectures refroidies par air et refroidies par eau. Les systèmes refroidis par eau utilisent des boucles d'eau déionisée, des pompes redondantes et des échangeurs de chaleur liquide-air. Ils offrent une densité de puissance exceptionnelle, vous permettant d'installer un système de 35 Mvar dans un conteneur maritime standard de 20 pieds. Cependant, ils nécessitent un entretien spécialisé. Si un joint de pompe tombe en panne dans un endroit désertique éloigné, l’ensemble de l’usine pourrait être interrompu en attendant les pièces détachées. Les systèmes refroidis par air reposent sur de l’air ambiant forcé et des dissipateurs thermiques massifs. Ils nécessitent une empreinte physique plus importante mais éliminent le risque de fuite de liquide de refroidissement. Pour les parcs solaires isolés, la simplicité du remplacement d'un ventilateur de refroidissement en panne dépasse souvent la pénalité en termes d'empreinte.

Évaluer l’avantage économique de la capacité de surcharge à court terme. De nombreuses unités modernes offrent des taux de surcharge élevés, tels que 2,0 par unité (pu) pendant 2 secondes. Cela permet à l'unité d'injecter des quantités massives de courant réactif lors de défauts transitoires. La spécification d'une capacité de surcharge élevée vous permet de gérer des événements LVRT graves sans surdimensionner de manière permanente la capacité nominale continue de l'équipement. Il s'agit d'une stratégie d'optimisation des coûts très efficace.

Risques de mise en œuvre dans les projets de parcs solaires STATCOM

Exécution Les projets de ferme solaire STATCOM comportent des risques techniques importants. L'identification de ces risques dès le début de la phase de conception évite des retards coûteux lors de la mise en service.

L’interaction du système de contrôle constitue le facteur de risque le plus élevé dans ces installations. Vous connectez un compensateur dynamique à action rapide à un réseau contenant des centaines d'onduleurs photovoltaïques à action rapide. Si les boucles de contrôle de ces appareils fonctionnent à des fréquences similaires, ils se combattront. Cela crée une résonance sous-synchrone (SSR) ou une amplification harmonique. Les oscillations de tension qui en résultent peuvent détruire les parafoudres, endommager les enroulements du transformateur et forcer le service public à déconnecter votre installation.

Vous atténuez ce risque grâce à une modélisation rigoureuse des transitoires électromagnétiques (EMT). Les études de flux de charge RMS standard ne peuvent pas détecter ces interactions à haute fréquence. Vous devez utiliser un logiciel EMT comme PSCAD. Exigez des modèles EMT non cryptés et spécifiques au site auprès du fabricant de votre onduleur et de votre fournisseur de compensateur. Exécutez ces modèles ensemble dans un environnement de grille faible simulé. Vous devez prouver que les systèmes de contrôle restent stables dans toutes les conditions de panne avant d'autoriser la fabrication de l'équipement.

Les retards de mise en service constituent un autre risque majeur. Les opérateurs de réseau rejetteront la centrale s'il existe des écarts entre les modèles simulés et les performances réelles du champ. Si l’équipement ne répond pas exactement comme le prédit l’étude EMT, vous échouerez aux tests de conformité POI. Cela entraîne des dommages-intérêts et une perte de revenus de production.

Pendant la phase de fabrication, appliquez des tests d'acceptation en usine (FAT) stricts. Ne vous fiez pas uniquement aux simulations logicielles. Exiger des tests HIL (hardware-in-the-loop). Cela implique de connecter les véritables tableaux de commande physiques qui seront expédiés sur votre site à un simulateur numérique en temps réel. Le simulateur alimente les tableaux de commande en simulant les défauts du réseau et vous mesurez les signaux physiques d'allumage envoyés aux IGBT. Cela prouve que le code de contrôle fonctionne parfaitement sur le matériel de production avant même qu'il ne quitte l'usine.

Conclusion

• Lancer des études complètes de flux de charge et de stabilité dynamique immédiatement après avoir obtenu l'accord préliminaire de connexion au réseau.

• Demandez des modèles EMT non chiffrés à tous les fournisseurs d'équipements pour valider l'interopérabilité des contrôles et éviter la résonance sous-synchrone.

• Collaborez dès le début avec les fabricants pour valider les modèles de dimensionnement préliminaires par rapport aux courbes de déclassement thermique du matériel spécifique.

• Spécifiez des architectures de rémunération hybrides dans vos documents d'approvisionnement pour minimiser les dépenses en capital tout en maximisant l'efficacité en régime permanent.

FAQ

Q : Quelle est la taille STATCOM typique requise pour un parc solaire de 100 MW ?

R : Le dimensionnement varie considérablement en fonction des codes de réseau locaux et des capacités de l'onduleur. En règle générale, un parc solaire de 100 MW nécessite entre 10 et 30 Mvar de compensation dynamique. La taille finale dépend de la plage de facteur de puissance requise, du taux de court-circuit du réseau et de la quantité de puissance réactive que les onduleurs photovoltaïques peuvent fournir de manière fiable pendant la production de pointe.

Q : Les onduleurs photovoltaïques peuvent-ils remplacer le besoin d'un STATCOM ?

R : En général, non. Bien que les onduleurs photovoltaïques modernes fournissent une certaine puissance réactive, ils présentent de sévères limitations en cas de pannes du réseau et de fonctionnement nocturne. Lorsque la puissance active de sortie est maximale, les onduleurs disposent de peu de marge thermique pour la puissance réactive. Une compensation dédiée garantit une réponse transitoire rapide et une stabilité continue de la tension quelle que soit l'irradiation solaire.

Q : Qu'est-ce qu'un PV-STATCOM ?

R : Un PV-STATCOM utilise des onduleurs solaires intelligents comme compensateurs dynamiques. Ils fournissent de la puissance réactive pendant la nuit ou pendant des périodes réduites. Cela contrôle les surtensions en régime permanent et optimise l’utilisation des actifs sans nécessiter de matériel entièrement séparé. Cependant, sa mise en œuvre nécessite un logiciel de contrôle complexe, une simulation EMT approfondie et l'approbation explicite de l'opérateur de réseau.

Q : Comment une grille faible affecte-t-elle le dimensionnement de STATCOM ?

R : Un réseau faible a un faible taux de court-circuit (SCR). Dans ces réseaux, de petits changements dans le flux d’énergie provoquent d’énormes fluctuations de tension. Pour maintenir la régulation de tension et éviter toute instabilité, un réseau faible nécessite une compensation dynamique beaucoup plus importante. L'équipement doit être surdimensionné pour fournir l'effet d'amortissement nécessaire contre les oscillations à haute fréquence.

Q : Quelle est la différence entre un STATCOM et un SVC pour les applications solaires ?

R : Un STATCOM utilise une technologie de convertisseur de source de tension, offrant des temps de réponse plus rapides et un encombrement réduit par rapport à un compensateur de var statique (SVC). Surtout, un STATCOM fournit un courant réactif complet même lorsque la tension du réseau chute de manière significative. La sortie d'un SVC diminue linéairement à mesure que la tension chute, ce qui rend les STATCOM largement supérieurs pour les événements de passage à basse tension.

Q : Comment comptabilisez-vous les besoins en puissance réactive nocturne ?

R : La nuit, le parc solaire ne génère aucune énergie active, mais le vaste réseau de câbles souterrains moyenne tension agit comme un condensateur, provoquant une augmentation de la tension locale. Vous devez dimensionner les équipements pour absorber cette puissance réactive importante. Il fournit également une correction du facteur de puissance pour les charges parasites locales, comme les moteurs à induction du système de suivi.
