Comment fonctionne un générateur VAR statique

Générateur VAR statiqueS (SVG) sont des dispositifs basés sur l'électronique de puissance qui fournissent une compensation réactive d'alimentation dans le système d'alimentation. Dans cet article, nous discuterons de la façon dont un Générateur VAR statique Les travaux, ses avantages et ses applications.

Introduction:

Le système d'alimentation doit maintenir la tension et la fréquence dans des limites acceptables pour assurer un fonctionnement sûr et fiable. Le pouvoir réactif joue un rôle crucial dans le maintien de ces paramètres. La puissance réactive est la composante du courant électrique qui ne contribue pas au flux de puissance actif mais maintient le niveau de tension. Le contrôle réactif de l'énergie est essentiel pour assurer une alimentation électrique stable et fiable aux consommateurs.

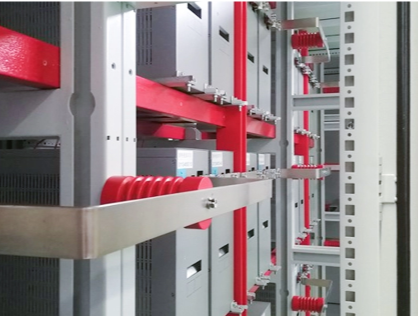

Générateur VAR statique (SVG):

Générateur VAR statique (SVG) est un appareil connecté à shunt qui fournit une compensation de puissance réactive en injectant une puissance réactive capacitive ou inductive dans le système. SVG peut fournir une compensation de puissance réactive rapide par rapport aux dispositifs conventionnels de compensation réactive de puissance tels que les banques de condensateurs ou les réacteurs. SVG peut être utilisé pour diverses applications, notamment l'amélioration de la stabilité de tension, l'amélioration de la qualité de l'énergie et l'amélioration de la capacité de la ligne de transmission.

Principe de fonctionnement:

Le SVG se compose d'un convertisseur de source de tension triphasé (VSC) avec un condensateur de liaison CC. Le VSC utilise des transistors bipolaires (IGBT) à la porte isolés comme dispositifs de commutation. Le contrôleur SVG détecte la tension du système et le courant et ajuste la sortie VSC pour fournir la puissance réactive requise. Lorsque la tension du système baisse, le SVG injecte une puissance réactive capacitive en augmentant la tension de sortie VSC. De même, lorsque la tension du système augmente, le SVG injecte une puissance réactive inductive en réduisant la tension de sortie VSC.

Avantages de SVG:

SVG offre plusieurs avantages au système d'alimentation, notamment:

Stabilité de tension: SVG peut maintenir la stabilité de tension du système en injectant la puissance réactive dans le système lorsque la tension baisse.

Amélioration de la qualité de l'énergie: SVG peut améliorer la qualité de l'énergie en réduisant le scintillement de tension et les harmoniques.

Capacité de transmission accrue: le SVG peut augmenter la capacité de transmission du système en réduisant la chute de tension et les pertes de ligne.

Réponse rapide: SVG peut fournir une compensation de puissance réactive rapide par rapport aux dispositifs conventionnels, améliorant la réponse dynamique du système.

Coût en capital réduit: SVG peut réduire le coût en capital du système électrique en éliminant le besoin de lignes de transmission supplémentaires ou de nouvelles centrales électriques.

Applications:

SVG a diverses applications dans le système d'alimentation, notamment:

Systèmes d'énergie renouvelable: SVG peut être utilisé pour l'intégration du réseau de systèmes d'énergie renouvelable tels que l'énergie éolienne et solaire.

Véhicules électriques: SVG peut être utilisé pour charger des véhicules électriques afin d'améliorer la qualité de l'énergie et de réduire les pertes de ligne.

Applications industrielles: SVG peut être utilisé pour l'amélioration de la stabilité de tension et l'amélioration de la qualité de l'énergie dans les applications industrielles.

Centres de données: SVG peut être utilisé pour l'amélioration de la stabilité de tension et l'amélioration de la qualité de l'énergie dans les centres de données.

Conclusion:

Le générateur VAR statique (SVG) est un dispositif connecté à shunt qui fournit une compensation de puissance réactive en injectant une puissance réactive capacitive ou inductive dans le système. SVG offre plusieurs avantages, notamment la stabilité de la tension, l'amélioration de la qualité de l'énergie, une capacité de transmission accrue, une réponse rapide et une réduction du coût en capital. SVG a divers
