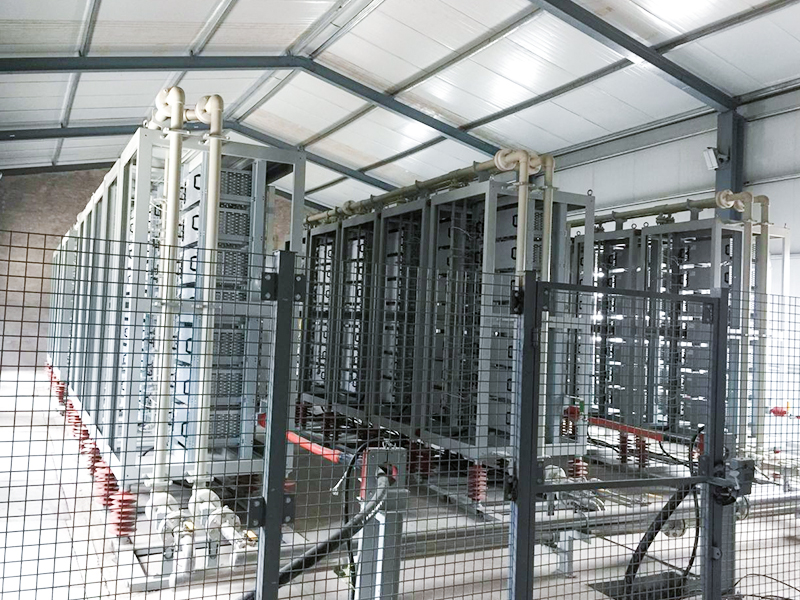

Comment le refroidissement par eau en boucle fermée maintient les STATCOM stables

La stabilisation du réseau haute tension repose en grande partie sur les compensateurs statiques synchrones (STATCOM), mais l'électronique de puissance qui pilote ces systèmes génère des charges thermiques massives et continues qui menacent la stabilité opérationnelle. Les goulots d'étranglement thermiques dans la compensation de puissance réactive entraînent un déclassement des équipements, une défaillance prématurée des composants et une stabilité compromise du réseau. Les systèmes traditionnels de refroidissement par air et d'eau en boucle ouverte sont confrontés à des difficultés d'évolutivité, de réglementation des rejets environnementaux et de coûts de maintenance élevés. Évaluer le STATCOM refroidi à l'eau en boucle fermée L'architecture sert de norme technique pour les déploiements STATCOM de grande capacité et critiques. Cette approche équilibre l’efficacité thermique avec les réalités environnementales, sociales et opérationnelles. Les opérateurs de réseau ont besoin d’un support de puissance réactive fiable sans la menace constante de coupures thermiques. En isolant le fluide de refroidissement de l'environnement extérieur, les ingénieurs peuvent pousser les modules de puissance à leurs valeurs nominales maximales tout en maintenant un contrôle strict de la température dans toutes les conditions de fonctionnement.

• La précision thermique empêche la dégradation des IGBT/IGCT, agissant comme le principal moteur de la fiabilité à long terme du STATCOM refroidi par eau.
• Un système de refroidissement STATCOM scellé élimine les rejets d'eau dans l'environnement, minimise la consommation de ressources locales et atteint une consommation d'eau brute proche de zéro pendant les opérations standard.
• Une mise en œuvre réussie nécessite une gestion stricte des produits chimiques, afin d'éviter une « bombe à retardement chimique » en équilibrant les inhibiteurs de corrosion, le glycol et les biocides sans compromettre la rigidité diélectrique du liquide de refroidissement.
• Le déploiement d'un STATCOM intérieur refroidi à l'eau offre une empreinte physique considérablement réduite par rapport aux alternatives traditionnelles refroidies par air, simplifiant l'intégration des sous-stations et facilitant l'approbation du zonage communautaire.

Le défi de la gestion thermique dans les générateurs statiques Var

Pourquoi l'électronique de puissance exige un contrôle précis de la température

L’injection et l’absorption de puissance réactive exercent une pression considérable sur l’électronique de puissance. Les transistors bipolaires à grille isolée (IGBT) et les thyristors à commutation de grille intégrés (IGCT) gèrent des courants électriques massifs lors d'événements de surtension du réseau et de régulation de tension en régime permanent. Cette commutation continue génère une énergie thermique importante directement au niveau de la jonction semi-conductrice. La chaleur s'accumule rapidement dans le boîtier du module. Si elle n'est pas gérée, cette énergie thermique provoque de graves goulots d'étranglement opérationnels et oblige le système de contrôle à réduire la puissance du compensateur pour éviter une panne catastrophique.

Il existe une corrélation directe entre les cycles thermiques extrêmes et la dégradation de la durée de vie des semi-conducteurs. La fatigue des matériaux se produit lorsque les composants se dilatent et se contractent de manière répétée sous des températures fluctuantes. Le coefficient de dilatation thermique diffère entre la puce en silicium, les couches de soudure et la plaque de base en cuivre. Au fil du temps, ce décalage provoque une fatigue des joints de soudure et un décollement des liaisons filaires. Vous constaterez une résistance thermique accrue à mesure que les couches de soudure se délaminent, ce qui ne fait qu'accélérer le processus de chauffage dans une boucle de rétroaction destructrice.

Les critères de réussite pour refroidir ces systèmes sont stricts. Les opérateurs doivent maintenir une plage de température étroite et stable dans des conditions de charge du réseau très variables. Un contrôle thermique précis évite les pannes prématurées et garantit que le compensateur peut réagir instantanément aux pannes du réseau. Un générateur de var statique refroidi à l'eau y parvient en extrayant la chaleur directement de la plaque de base à l'aide de plaques froides liquides, offrant un coefficient de transfert thermique exponentiellement plus élevé que l'air pulsé.

Limites du refroidissement par air et en boucle ouverte

Les méthodologies de refroidissement traditionnelles présentent de sérieuses limites à l’échelle des services publics. Le refroidissement par air nécessite une empreinte physique massive. Les grands ventilateurs et les nombreux dissipateurs thermiques consomment de l'espace précieux dans les sous-stations. Ces systèmes génèrent également un bruit acoustique élevé, ce qui complique les déploiements à proximité des zones résidentielles ou des centres urbains où les ordonnances sur le bruit sont strictement appliquées. De plus, l’air a une capacité de dissipation thermique fondamentalement limitée. Il ne peut pas gérer efficacement la densité thermique des systèmes modernes de puissance réactive de grande capacité sans nécessiter un débit d’air volumétrique massif, qui à son tour consomme une importante puissance parasite.

Les systèmes d’eau en boucle ouverte introduisent différentes frictions opérationnelles. Ils dépendent d’une consommation continue d’eau, puisée à partir de sources municipales ou naturelles locales. Cela expose la tuyauterie interne au tartre et à l'encrassement biologique. Les configurations en boucle ouverte sont également soumises à des réglementations environnementales strictes concernant l'évacuation de l'eau chauffée. Le rejet d’eau chaude dans les écosystèmes locaux perturbe la vie aquatique et nécessite un examen réglementaire approfondi.

1. Détartrage et dépôts minéraux : L'eau brute contient du calcium et du magnésium, qui précipitent à haute température et recouvrent l'intérieur des échangeurs de chaleur, détruisant ainsi l'efficacité du transfert thermique.
2. Encrassement biologique : Les algues et les bactéries se développent dans les systèmes d’eau chaude en boucle ouverte, obstruant les filtres et limitant les débits.
3. Corrosion : L’eau brute riche en oxygène attaque de manière agressive les canalisations métalliques et les plaques froides, entraînant des fuites et une dégradation structurelle.
4. Amendes réglementaires : Le rejet d’effluents chauffés dans des rivières ou des lacs viole souvent les lois locales sur la protection de l’environnement.

Architecture d'un système de refroidissement par eau en boucle fermée

Composants de base et circulation continue

Une architecture de refroidissement liquide robuste repose sur plusieurs composants matériels interconnectés fonctionnant à l’unisson. Les principaux moteurs mécaniques sont des stations de pompage redondantes. Ceux-ci garantissent un mouvement continu du fluide même pendant les cycles de maintenance ou des pannes mécaniques inattendues. Les échangeurs de chaleur liquide-liquide ou liquide-air transfèrent l'énergie thermique accumulée hors de la boucle primaire et la rejettent vers le fluide de refroidissement secondaire. Les unités de déionisation filtrent en permanence un flux de dérivation du fluide pour maintenir la sécurité électrique. Les vases d'expansion absorbent les changements de pression volumétrique causés par les fluctuations de température lorsque le compensateur passe du ralenti à la pleine charge.

A système de refroidissement par eau en boucle fermée fait circuler en permanence le liquide de refroidissement à travers les dissipateurs thermiques directement fixés aux modules d'alimentation. Il transfère la chaleur sans exposer le fluide à l’environnement extérieur. Cette isolation mécanique est un énorme avantage. Un système de refroidissement scellé STATCOM protège les composants sensibles à haute tension de la poussière, des débris et des contaminants atmosphériques externes. Vous n'avez pas à craindre que des particules industrielles obstruent les dissipateurs thermiques ou dégradent les jeux diélectriques à l'intérieur de la salle des vannes.

Le rôle de l’eau désionisée et des additifs pour liquide de refroidissement

Les environnements à haute tension exigent des spécifications strictes en matière de fluides. Maintenir une faible conductivité électrique est une nécessité absolue. Les opérateurs utilisent de l'eau désionisée hautement purifiée pour éviter les arcs électriques et les défauts électriques. L'eau du robinet standard contient des ions minéraux qui conduisent l'électricité, ce qui provoquerait des courts-circuits catastrophiques à l'intérieur des modules d'alimentation en cas de fuite mineure ou si le fluide comblait un écart haute tension. Cependant, l’eau pure désionisée est très agressive et corrosive pour les matériaux de tuyauterie standard car elle cherche à extraire les ions des métaux environnants.

Cela introduit des réalités chimiques complexes. Le système nécessite un cocktail précis d’additifs pour rester stable sur une durée de vie de vingt ans. L'antigel, généralement un mélange d'éthylène ou de propylène glycol de haute pureté, empêche le gel dans les climats froids et modifie le point d'ébullition. Les biocides stoppent la croissance bactérienne à l’intérieur des canalisations sombres et chaudes. Les inhibiteurs de corrosion passivent les surfaces métalliques internes, créant une couche protectrice microscopique qui empêche l'eau déminéralisée d'attaquer les composants en acier inoxydable ou en aluminium.

Cela crée un risque potentiel de bombe chimique à retardement. Si elle est négligée, la dégradation du glycol forme des sous-produits acides. La dégradation des biocides entraîne un encrassement organique. Ces réactions compromettent rapidement la rigidité diélectrique de l’eau déminéralisée, mettant en danger l’ensemble du compensateur. Gérer cette chimie nécessite de la discipline.

• Surveillez les niveaux de pH chaque semaine pour détecter les premiers signes de dégradation du glycol.
• Échantillonner le liquide de refroidissement tous les trimestres pour l'analyse en laboratoire de la concentration d'inhibiteur.
• Remplacez les filtres mécaniques avant que la pression différentielle ne déclenche une alarme de débit.
• Conservez les réservoirs de résine de déionisation de rechange sur place pour un remplacement immédiat.

Évaluation de la fiabilité et des performances du STATCOM refroidi à l'eau

Stabilité thermique et disponibilité du réseau

La régulation dynamique du débit est nécessaire au maintien de l’équilibre thermique. La station de refroidissement régule de manière dynamique les débits de liquide de refroidissement et les performances de l'échangeur thermique. Il utilise des pompes à entraînement à fréquence variable (VFD) et des vannes de dérivation modulantes à trois voies. Ces mécanismes répondent instantanément aux variations de charge en temps réel. Lorsque le réseau demande une puissance réactive maximale lors d’une chute de tension, les pompes accélèrent pour éliminer l’excès de chaleur. Lorsque le système tourne au ralenti, les pompes ralentissent, réduisant ainsi les pertes parasites et l'usure mécanique.

L'architecture du système doit inclure une redondance N+1 ou N+2 dans la configuration de la pompe. Cela garantit un fonctionnement continu même en cas de panne d'un composant individuel. Vous ne pouvez pas vous permettre de mettre hors ligne un actif critique du réseau pour un simple remplacement d’un joint de pompe. Le système de contrôle fait automatiquement tourner les pompes principales et secondaires pour garantir une usure uniforme des actifs mécaniques. Cette stabilité thermique est directement liée à l'ensemble fiabilité STATCOM refroidie à l'eau. En éliminant les contraintes thermiques et en maintenant les températures de jonction bien en dessous de leurs valeurs nominales maximales, les opérateurs prolongent considérablement le temps moyen entre pannes (MTBF) pour l'électronique de puissance primaire.

Empreinte et intégration des installations

Les contraintes spatiales dictent souvent la conception des sous-stations, en particulier dans les environnements urbains ou sur les plateformes éoliennes offshore. Un STATCOM d'intérieur refroidi à l'eau nécessite une empreinte physique considérablement réduite par rapport aux vastes batteries de condensateurs extérieures refroidies par air et aux dissipateurs thermiques massifs. Le refroidissement liquide peut extraire efficacement la chaleur des modules d'alimentation densément emballés. Cela permet aux ingénieurs d’héberger l’ensemble du système dans des boîtiers compacts et climatisés ou dans des conteneurs d’expédition standard.

L’intégration des installations nécessite une planification minutieuse. Les considérations liées à la charge structurelle sont primordiales, car les canalisations en acier inoxydable remplies d'eau ajoutent un poids substantiel au sol de l'installation. Les contraintes de routage doivent être cartographiées pour éviter les interférences avec le câblage et les jeux de barres haute tension existants. Une intégration appropriée avec l’infrastructure de sous-station existante garantit un accès de maintenance sécurisé et des flux de travail opérationnels rationalisés. Vous devez concevoir la disposition des canalisations pour permettre une évacuation facile de l'air emprisonné et un drainage complet lors des révisions de maintenance majeures.

Impact environnemental et efficacité des ressources

La durabilité est un moteur majeur pour une infrastructure de réseau moderne. Les architectures en boucle fermée offrent un avantage distinct en matière de durabilité. Ils atteignent une consommation d’eau nulle lors des opérations standard. Le système ne nécessite qu'un réapprovisionnement occasionnel pour tenir compte de l'évaporation mineure due aux bouches d'aération automatiques ou des petites pertes lors des changements de filtre. Cela élimine le rejet d’eaux usées et la pollution thermique dans les plans d’eau locaux.

Il est beaucoup plus facile de répondre aux préoccupations communautaires et réglementaires lorsque vous pouvez prouver que l’installation ne drainera pas les aquifères locaux. Atténuer la communauté et permettre les anxiétés nécessite une communication claire. Les idées fausses du public assimilent souvent toute installation refroidie à l’eau à un épuisement de l’eau ou à un ruissellement de produits chimiques de type centre de données. Un système scellé facilite les évaluations d’impact environnemental local. Il accélère l’autorisation de connexion au réseau dans les régions pauvres en eau en démontrant une gestion responsable des ressources. Il vous suffit de remplir la boucle une seule fois lors de la mise en service et le fluide reste confiné pendant des années.

Risques de mise en œuvre et stratégies d’atténuation

Prévention et détection des fuites

Le risque le plus grave en matière de refroidissement liquide est la défaillance catastrophique du système causée par la pénétration d’eau. Si un fluide conducteur atteint l’électronique de puissance haute tension, il provoque un court-circuit électrique immédiat. Cela détruit l'équipement et présente de graves risques pour la sécurité du personnel. L'atténuation nécessite une approche d'ingénierie à plusieurs niveaux. Spécifier l'exigence d'une tuyauterie à double paroi dans les zones critiques directement au-dessus de la salle des vannes. Installez des capteurs d'humidité stratégiquement placés sous tous les composants transportant du fluide et aux points les plus bas de l'enceinte.

Mettez en œuvre des conceptions de systèmes à pression négative lorsque cela est possible. Dans une boucle à pression négative, la pompe aspire le liquide de refroidissement à travers les plaques froides plutôt que de le pousser. En cas de rupture de tuyau, le système aspire de l'air dans la boucle plutôt que de pulvériser de l'eau sur les composants électroniques. Des vannes d'isolement automatisées à action rapide doivent être intégrées pour arrêter instantanément le débit de fluide lors de la détection d'une chute de pression, d'une inadéquation de débit ou d'une alerte d'humidité provenant des capteurs de sol.

Dégradation du liquide de refroidissement et encrassement du système

Au fil du temps, l’écosystème fluide interne peut se dégrader. Le principal risque est une perte progressive de la rigidité diélectrique ou de l’efficacité du transfert thermique. Cela se produit en raison d’une dégradation chimique, d’une croissance biologique ou d’un tartre interne dans les tuyaux. Si les inhibiteurs de corrosion échouent, des particules métalliques microscopiques pénètrent dans le fluide, augmentant ainsi sa conductivité. Si la résine de déionisation sature, elle ne peut plus extraire ces ions parasites du liquide de refroidissement.

L'atténuation repose sur une vigilance constante. Mettez en œuvre une surveillance continue et automatisée de la conductivité liée directement au système SCADA de l'installation. Définissez des seuils d’alarme stricts pour la résistance des fluides. Les opérateurs doivent respecter strictement les calendriers de remplacement du liquide de refroidissement spécifiés par le fournisseur. L'échantillonnage chimique de routine prévient la corrosion interne et les points chauds thermiques localisés, garantissant ainsi que le compensateur fonctionne selon ses paramètres thermiques conçus. Vous devez traiter le liquide de refroidissement comme un composant essentiel, et non comme un simple élément de maintenance après coup.

Conclusion

Le refroidissement par eau en boucle fermée constitue une condition préalable technique pour les STATCOM de grande capacité à l'échelle industrielle où l'empreinte, la conformité environnementale et la fiabilité thermique déterminent le succès du projet. Les équipes d’approvisionnement et d’ingénierie doivent donner la priorité aux fournisseurs qui font preuve d’une redondance robuste des pompes N+1, d’une surveillance intégrée de la conductivité en temps réel et de calendriers transparents de maintenance chimique.

• Réalisez un audit spatial et environnemental spécifique au site pour déterminer l’emplacement optimal de l’échangeur de chaleur.
• Établissez un protocole trimestriel strict d’échantillonnage du liquide de refroidissement avec un laboratoire accrédité.
• Intégrez toutes les alarmes de détection de fuite et de conductivité directement dans le tableau de bord SCADA principal.
• Stockez des lits de résine de déionisation et des filtres mécaniques de remplacement sur site avant la mise en service.

FAQ

Q : Qu'est-ce qu'un STATCOM refroidi à l'eau en boucle fermée ?

R : Il s’agit d’un compensateur de puissance réactive qui utilise un système de refroidissement liquide scellé à circulation continue. Cette architecture gère la chaleur intense générée par l’électronique de puissance sans consommer d’eau brute ni rejeter d’eaux usées chauffées dans l’environnement.

Q : Comment un système de refroidissement par eau en boucle fermée réduit-il la consommation d’eau ?

R : La nature scellée du système réutilise exactement le même liquide de refroidissement indéfiniment. Contrairement aux systèmes en boucle ouverte qui aspirent et rejettent constamment de l’eau municipale brute, une configuration en boucle fermée ne nécessite que des compléments mineurs pour les rares pertes de maintenance.

Q : Les STATCOM intérieurs refroidis à l'eau sont-ils à l'abri des défauts électriques induits par des fuites ?

R : Oui, lorsqu’il est conçu correctement. Ils utilisent de l’eau désionisée hautement purifiée avec une faible conductivité électrique. Des couches de sécurité supplémentaires incluent des conceptions de tuyauterie à pression négative, un confinement à double paroi et des capteurs de détection de fuite automatisés qui isolent instantanément le fluide.

Q : Quel entretien est requis pour un système de refroidissement STATCOM scellé ?

R : La maintenance de routine consiste à vérifier l’état mécanique de la pompe et à remplacer les lits de résine désionisante. Les techniciens doivent également surveiller les niveaux de conductivité du liquide de refroidissement et vérifier que les inhibiteurs de corrosion et les biocides restent correctement équilibrés pour éviter toute dégradation interne.

Q : Pourquoi de l'eau déminéralisée est-elle utilisée dans un générateur var statique refroidi à l'eau ?

R : L’eau désionisée ne contient pas d’ions minéraux naturels qui conduisent l’électricité. Cette rigidité diélectrique élevée évite les courts-circuits catastrophiques et les arcs électriques si le liquide de refroidissement entre en contact étroit avec les modules de puissance haute tension.

Q : Quel est l'impact du refroidissement sur la fiabilité du STATCOM refroidi à l'eau ?

R : Un contrôle précis de la température évite les cycles thermiques extrêmes. En maintenant un environnement thermique stable, le système de refroidissement évite les contraintes mécaniques, la fatigue des soudures et les défaillances prématurées des composants semi-conducteurs critiques tels que les IGBT et les IGCT.
