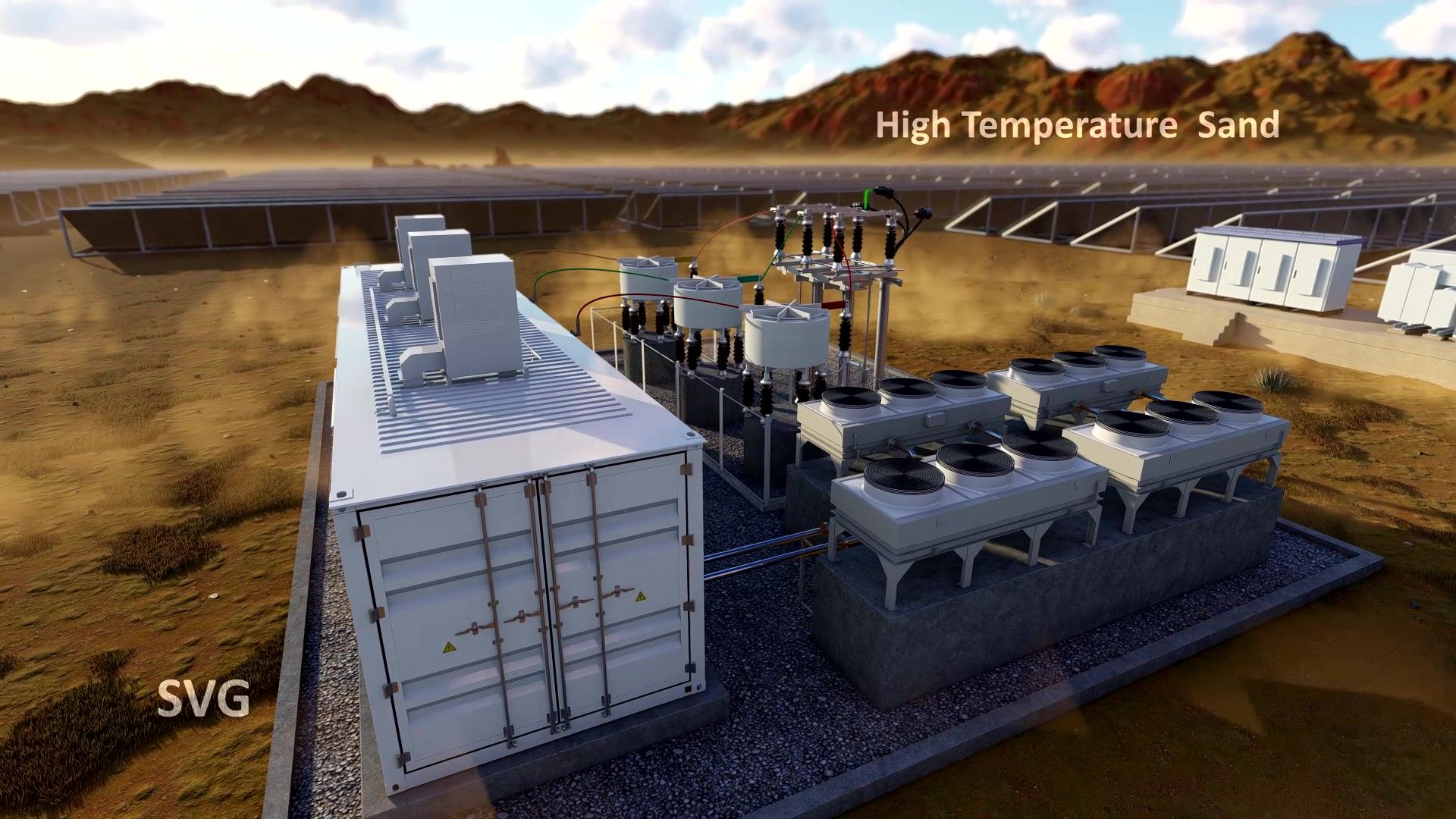

Comment les systèmes de refroidissement STATCOM protègent la stabilité du réseau

La transition vers des ressources basées sur des onduleurs et l’augmentation des charges à haute densité ont fondamentalement modifié la dynamique du réseau. Le support de la puissance réactive dynamique est désormais non négociable. Alors que les compensateurs statiques synchrones (STATCOM) constituent la norme industrielle en matière de régulation rapide de tension, la commutation haute fréquence de l'électronique de puissance génère des charges thermiques massives et concentrées. Si l'infrastructure de refroidissement tombe en panne ou sous-performe, le STATCOM doit déclasser ou se déclencher, compromettant immédiatement la stabilité du réseau.

L'évaluation d'une solution STATCOM nécessite de regarder au-delà des valeurs réactives en mégavolt-ampère (MVAR) pour examiner rigoureusement l'architecture de gestion thermique sous-jacente. Ce guide explique comment évaluer un Système de refroidissement STATCOM pour garantir une compensation continue et fiable de la puissance réactive en cas de pic de tension du réseau.

• Goulets d’étranglement thermiques égales vulnérabilités du réseau : La capacité d'un STATCOM à fournir une compensation continue de la puissance réactive est directement limitée par la capacité de son système de refroidissement à dissiper la chaleur des semi-conducteurs de puissance.
• Compromis entre refroidissement liquide et refroidissement par air : Les STATCOM à haute capacité de stabilité du réseau s'appuient de plus en plus sur des boucles de refroidissement par eau déionisée en raison de coefficients de transfert de chaleur supérieurs, bien qu'ils introduisent des exigences spécifiques en matière de maintenance et de surveillance diélectrique.
• L’intégration renouvelable exige une résilience thermique : Soutenir la stabilité du réseau d’énergies renouvelables nécessite souvent des sursauts de puissance courts et intenses (inertie artificielle via les E-STATCOM), créant des pics thermiques soudains que le système de refroidissement doit absorber instantanément.
• La redondance est obligatoire : Les critères d'approvisionnement doivent exiger une redondance N+1 ou N+2 dans les pompes de refroidissement et les échangeurs de chaleur afin d'éviter toute panne catastrophique lors d'événements critiques de défaillance du réseau.

L'intersection de la gestion thermique et de la stabilité du réseau Performance STATCOM

Une mise en œuvre réussie de STATCOM doit maintenir un contrôle dynamique continu de la tension sans déclassement thermique dans les pires températures ambiantes et dans des conditions de défaut maximal du réseau. Nous définissons la base opérationnelle en examinant les limites thermiques de l'électronique de puissance. Lorsqu'une panne de réseau se produit, le système pousse le courant maximum. Si la boucle de refroidissement ne peut pas extraire la chaleur résultante assez rapidement, le système de contrôle limitera automatiquement la production. Ce déclassement va à l’encontre de l’objectif de l’installation d’un compensateur à action rapide.

La physique de la compensation de puissance réactive Génération de chaleur STATCOM

Les transistors bipolaires à grille isolée (IGBT) et les thyristors à commutation de grille intégrée (IGCT) constituent le cœur des convertisseurs de source de tension modernes. Ils commutent à des fréquences allant de quelques centaines de hertz à plusieurs kilohertz. Chaque événement de commutation génère de la chaleur. Les pertes de conduction s’ajoutent à cette charge thermique. La relation entre la sortie MVAR, les pertes de commutation et le flux thermique localisé est directe et linéaire. Pousser un 100 MVAR compensation de puissance réactive STATCOM à ses limites génère des centaines de kilowatts d’énergie thermique. Cette chaleur se concentre au niveau des jonctions semi-conductrices. Il faut l'extraire immédiatement pour éviter que les températures de jonction dépassent 125°C à 150°C.

Conformité au code réseau et larges plages de tension de fonctionnement

Les limites de performances thermiques dictent la capacité du STATCOM à maintenir une compensation de puissance réactive lors d'événements prolongés de surtension ou de sous-tension. Les codes de réseau régionaux, tels que l'ENTSO-E européen ou les exigences spécifiques du réseau allemand, imposent un fonctionnement continu dans des conditions de tension dégradées. Lors d'une chute de tension importante, le STATCOM doit injecter un courant réactif capacitif maximum. Cela augmente considérablement la charge thermique sur les modules de puissance. Si le système de refroidissement est dimensionné uniquement pour des conditions nominales, l'unité se déclenchera en cas de surchauffe exactement au moment où le réseau en a le plus besoin.

Le coût du déclassement thermique sur la stabilité de la tension

Un refroidissement inadéquat entraîne une chaîne prévisible de pannes. Premièrement, une surchauffe localisée se produit à l’interface du dissipateur thermique. Ensuite, des capteurs de protection thermique déclenchent une alarme. Enfin, le système de contrôle déclenche un déclenchement de protection, provoquant une perte soudaine de puissance réactive. Nous avons vu des scénarios réels dans lesquels le déclassement de STATCOM exacerbe les chutes de tension. Cela peut entraîner des pannes de courant localisées ou des défaillances catastrophiques de la qualité de l’électricité dans les zones industrielles sensibles. Maintenir stabilité de tension STATCOM les performances nécessitent une architecture thermique conçue pour les pires scénarios, et pas seulement pour les valeurs nominales.

Évaluation des architectures de systèmes de refroidissement STATCOM

Les ingénieurs doivent comparer les principales approches de gestion thermique disponibles sur le marché pour un générateur de var statique pour la stabilité du réseau. Le choix entre le refroidissement par air et par liquide dicte l'empreinte physique, le calendrier de maintenance et la fiabilité ultime de l'installation.

Systèmes refroidis par air pur

Les systèmes refroidis par air reposent sur de l'air forcé soufflé à travers de grands dissipateurs thermiques en aluminium fixés aux modules d'alimentation. Nous les spécifions généralement pour les applications de puissance faible à moyenne et les générateurs de var statiques distribués.

• Ils offrent une empreinte mécanique plus simple.
• Il n’y a aucun risque de fuite de liquide à l’intérieur de la salle des vannes.
• Les dépenses en capital initiales sont généralement inférieures.
• Ils nécessitent une empreinte physique massive pour accueillir les volumes de flux d’air nécessaires.
• Les limites thermiques sont bien inférieures à celles des systèmes liquides.
• Ils sont très sensibles à la contamination par les particules environnementales, nécessitant des changements fréquents de filtre.

Refroidissement liquide en boucle fermée (eau déminéralisée/eau-glycol)

Les STATCOM et E-STATCOM à haute tension à grande échelle utilisent presque exclusivement un refroidissement liquide en boucle fermée. Ces systèmes pompent de l'eau désionisée directement à travers des plaques froides montées sur les IGBT.

• Ils assurent une dissipation thermique exceptionnelle, gérant des flux de chaleur bien au-delà de la capacité de l'air.
• L'encombrement des vannes est très compact, ce qui permet d'économiser de l'espace dans les sous-stations.
• Ils absorbent facilement les pics thermiques extrêmes lors des événements de contournement de pannes.
• Ils nécessitent une surveillance stricte de la conductivité pour maintenir la déionisation.
• Les stations de pompage sont complexes et nécessitent un entretien mécanique régulier.

Refroidissement biphasé hybride et avancé

Les technologies de refroidissement émergentes, telles que le refroidissement par évaporation actionné par pompe, font leur entrée dans le domaine des services publics. Ces systèmes utilisent un fluide diélectrique qui bout au niveau de la source de chaleur, absorbant des quantités massives de chaleur latente. Bien que prometteuses pour des densités de puissance extrêmes, elles restent moins courantes que les boucles d’eau déminéralisées standard en raison des fluides spécialisés et de la gestion complexe de la pression requise.

Systèmes de refroidissement personnalisés ou standardisés pour les climats extrêmes

Vous ne pouvez pas déployer un système de refroidissement standardisé dans des environnements extrêmes et espérer une durée de vie de 20 ans. La conception du système de refroidissement doit s’adapter aux extrêmes environnementaux régionaux. Les installations à haute altitude souffrent d’une densité de l’air réduite, nécessitant des échangeurs de chaleur air-eau surdimensionnés. Les centrales solaires du désert sont confrontées à des températures ambiantes supérieures à 50°C, exigeant l'intégration d'un refroidisseur robuste. Les plates-formes éoliennes offshore sont confrontées à une humidité saline élevée, ce qui nécessite des revêtements anticorrosion spécialisés sur tous les composants de refroidissement exposés.

Impact sur la stabilité du réseau d'énergie renouvelable et les E-STATCOM

Les exigences modernes du réseau introduisent des défis thermiques spécifiques. L'intégration de sources d'énergie renouvelables oblige les STATCOM à fonctionner d'une manière pour laquelle ils n'ont pas été conçus à l'origine, mettant la gestion thermique au premier plan.

Gérer les pics thermiques dus à \"Inertie artificielle\"

Les E-STATCOM utilisent des supercondensateurs ou des batteries lithium-ion pour injecter des rafales de puissance active massives de l'ordre de la milliseconde. Cela imite l’inertie mécanique des générateurs rotatifs traditionnels. L’injection de cette puissance active crée des transitoires thermiques soudains et extrêmes. Le système de refroidissement doit être dimensionné pour gérer ces pics sans permettre aux températures de jonction des semi-conducteurs de dépasser les limites de fonctionnement sûres. Une boucle de refroidissement standard sera en retard par rapport au pic thermique, ce qui entraînera une dégradation prématurée des composants.

Gestion thermique à deux zones : IGBT vs stockage par supercondensateur

Le refroidissement des composants de stockage d'énergie intégrés aux côtés de l'électronique de puissance présente un défi technique majeur. Les IGBT peuvent fonctionner en toute sécurité à des températures plus élevées, mais les supercondensateurs se dégradent de façon exponentielle lorsqu'ils sont exposés à la chaleur. Le système de refroidissement doit isoler ou équilibrer les boucles thermiques. Vous avez besoin d'une climatisation précise et indépendante pour les racks de stockage d'énergie, complètement séparée du circuit de refroidissement des IGBT à haute température. Mélanger ces zones thermiques est un moyen garanti de détruire votre investissement en stockage d’énergie.

Maintenir la production pendant les baisses de production intermittentes

Lorsque la production éolienne ou solaire chute de manière inattendue, le réseau subit des fluctuations de tension immédiates. Le STATCOM doit intervenir, en fournissant un soutien prolongé en puissance réactive. Il peut être nécessaire de fonctionner à capacité maximale pendant des durées prolongées pour maintenir stabilité du réseau d'énergie renouvelable. Le système de refroidissement doit avoir la capacité thermique continue pour supporter cette puissance maximale en régime permanent sans compter sur des tampons de masse thermique qui finissent par saturer.

Dimensions critiques de l’évaluation pour l’approvisionnement

Les ingénieurs et les responsables des achats doivent évaluer les spécifications de refroidissement des fournisseurs à l’aide d’un cadre rigoureux et structuré. N’acceptez pas les allégations génériques de performances thermiques. Exigez des données concrètes.

Mécanismes de redondance et de basculement

Vous devez imposer des architectures N+1 ou N+2 pour les pompes de circulation principales, les ventilateurs de refroidissement et les échangeurs de chaleur. Si une pompe primaire tombe en panne, la pompe de secours doit prendre le relais instantanément. Nous évaluons les protocoles de basculement automatisés en fonction de leurs temps de réponse. Le basculement doit s'effectuer plus rapidement que la constante de temps thermique des IGBT. Si le basculement prend dix secondes, les IGBT seront déjà détruits ou le système sera hors ligne.

Références thermiques spécifiques à l'application

Différentes applications nécessitent des références thermiques totalement différentes. Utilitaire stabilité du réseau STATCOM les installations nécessitent une durabilité à long terme, une tolérance environnementale des sous-stations extérieures et de solides capacités de gestion des défauts. Ils doivent survivre aux intempéries et à un entretien minimal. À l’inverse, les STATCOM industriels ou d’installations se concentrent sur une réponse transitoire ultra-rapide, la minimisation de l’empreinte, l’intégration intérieure et la compatibilité avec les boucles de refroidisseur d’eau des installations de bâtiments existantes.

Contraintes d'empreinte et intégration des sous-stations

L’espace est toujours une priorité lors de la mise à niveau des sous-stations industrielles. Vous devez comparer les exigences spatiales des échangeurs de chaleur air-eau et eau-eau. Les systèmes eau-eau sont très compacts mais nécessitent une source d’eau brute externe ou un refroidisseur. Les systèmes air-eau sont autonomes mais nécessitent d’énormes réseaux de ventilateurs. L'empreinte du système de refroidissement dicte souvent l'aménagement complet du chantier STATCOM.

Cycles d'entretien

La maintenance du cycle de vie détermine la viabilité à long terme du système de refroidissement. Vous devez tenir compte de la fréquence de remplacement de la résine pour les déioniseurs. Le rinçage du liquide de refroidissement et le remplacement des joints de pompe nécessitent un temps d'arrêt programmé. Calculez également la consommation d’énergie du système de refroidissement lui-même. Cette charge parasite réduit l'efficacité globale de l'installation STATCOM et doit être prise en compte dans la planification opérationnelle.

Risques de mise en œuvre et stratégies d’atténuation

L’exploitation de systèmes de refroidissement haute tension implique des réalités pratiques et des modes de défaillance potentiels. L'expérience sur le terrain montre que les pannes du système de refroidissement entraînent plus de temps d'arrêt du STATCOM que les problèmes du système de contrôle.

Rupture diélectrique et conductivité du liquide de refroidissement

La contamination dans une boucle de refroidissement liquide augmente la conductivité de l'eau. Cela risque de provoquer des courts-circuits et des contournements catastrophiques sur les composants haute tension. L'atténuation nécessite des capteurs de conductivité en ligne continus. Vous devez installer des vannes de dérivation automatisées qui acheminent l'eau à travers les lits de résine désionisante dès que la conductivité dépasse 0,5 µS/cm. Le strict respect des calendriers de remplacement de la résine n’est pas négociable.

Gestion des fuites et de la condensation

Les micro-fuites dans les canalisations ou la formation de condensation sur les plaques froides dues aux fluctuations de l'humidité ambiante présentent de graves risques. L'eau qui coule sur un jeu de barres de 33 kV est un désastre. La mise en œuvre d’une tuyauterie à double confinement dans les zones critiques est utile. Vous devez également utiliser des contrôles de suivi du point de rosée. Le système de refroidissement doit ajuster dynamiquement la température du liquide de refroidissement pour rester au-dessus du point de rosée ambiant, empêchant ainsi la condensation. L'intégration environnementale du système CVC au sein du hall des vannes STATCOM fournit une couche de défense secondaire.

Intégration SCADA et maintenance prédictive

Une dégradation inaperçue des performances de la pompe ou une perte progressive de l'efficacité du refroidissement entraîne des points chauds localisés. Vous ne pouvez pas compter sur des inspections manuelles. Mandater le support du fournisseur pour l'intégration du protocole CEI 61850. Cela permet aux opérateurs de réseau de surveiller les débits de liquide de refroidissement, les pressions, les températures différentielles et les vibrations des pompes en temps réel. Les algorithmes de maintenance prédictive peuvent alors signaler un roulement de pompe défaillant des semaines avant qu'il ne grippe.

Un STATCOM est aussi fiable que son système de refroidissement. Une compensation de puissance réactive haute performance ne peut pas être durable si l’architecture thermique est traitée après coup. Lorsque vous comparez les fournisseurs STATCOM, donnez la priorité à ceux qui fournissent des données de modélisation thermique transparentes, une redondance robuste de refroidissement liquide N+1 et des protocoles de maintenance du cycle de vie clairs pour la conductivité du liquide de refroidissement.

1. Exigez des courbes de performances thermiques complètes dans des conditions de température ambiante maximale et de courant de défaut maximal avant de finaliser les spécifications techniques.
2. Vérifiez l'empreinte physique et les exigences d'accès pour la maintenance pour tous les échangeurs de chaleur et les stations de pompage pendant la phase de conception préliminaire.
3. Établissez un calendrier de maintenance strict et documenté pour le remplacement de la résine désionisante et les inspections des joints de pompe avant la mise en service.
4. Intégrez toutes les données des capteurs du système de refroidissement dans le système SCADA de la sous-station principale à l'aide de la norme CEI 61850 pour une surveillance prédictive en temps réel.

FAQ

Q : Comment un système de refroidissement STATCOM empêche-t-il le déclassement thermique ?

R : Il élimine en permanence la chaleur générée par la commutation haute fréquence des semi-conducteurs de puissance. En maintenant les températures de jonction en dessous des seuils critiques, le système garantit que le STATCOM peut fonctionner à sa pleine capacité MVAR sans réduire automatiquement la sortie pour éviter tout dommage matériel.

Q : Pourquoi de l'eau déionisée est-elle utilisée pour le refroidissement STATCOM à stabilité de tension ?

R : L’eau désionisée est un excellent conducteur thermique mais un mauvais conducteur électrique. Cela évite les arcs électriques et les courts-circuits tandis que l'eau s'écoule directement à travers les dissipateurs thermiques fixés aux composants haute tension sous tension à l'intérieur de la salle des vannes.

Q : Quelle est la différence entre les STATCOM refroidis par air et refroidis par liquide ?

R : Les systèmes refroidis par air utilisent des ventilateurs et de grands dissipateurs thermiques, nécessitant plus d'espace physique et offrant une capacité de refroidissement inférieure. Les systèmes refroidis par liquide utilisent une boucle fermée d'eau déminéralisée, offrant un encombrement nettement réduit et la capacité de gérer la chaleur extrême des installations à l'échelle des services publics.

Q : Quel est l'impact des E-STATCOM sur les besoins en refroidissement ?

R : Les E-STATCOM utilisent le stockage d'énergie pour fournir de courtes rafales de puissance active. Cela crée des pics thermiques rapides et intenses qui nécessitent un système de refroidissement très réactif pour dissiper la chaleur instantanément tout en protégeant les cellules de stockage d'énergie sensibles à la température de la dégradation thermique.

Q : Que se passe-t-il si la conductivité du liquide de refroidissement augmente trop ?

R : Si la conductivité dépasse les limites de sécurité, l’eau devient électriquement conductrice. Cela peut provoquer des contournements, des courts-circuits et des dommages catastrophiques aux modules d'alimentation. Les systèmes utilisent des lits de résine désionisante pour filtrer en continu l’eau et maintenir une faible conductivité.

Q : Pourquoi la redondance N+1 est-elle essentielle pour les pompes de refroidissement ?

R : La redondance N+1 garantit qu'en cas de panne d'une pompe de circulation principale, une pompe de secours prend automatiquement le relais. Cela empêche le STATCOM de se mettre hors ligne en raison d'une surchauffe rapide lors d'un événement critique de support du réseau.
