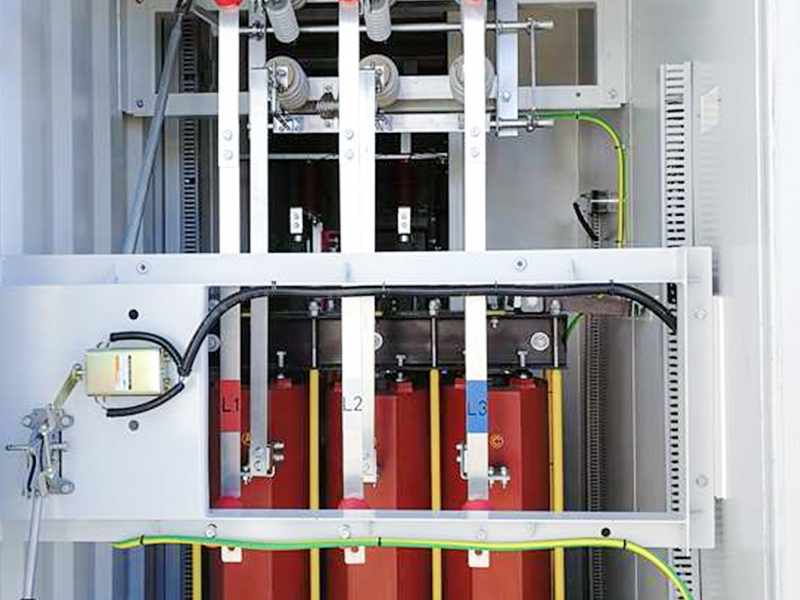

La compensation de puissance réactive n’est plus une exigence standardisée des services publics. À mesure que les codes de réseau se resserrent et que la pénétration des énergies renouvelables augmente, le support de tension dynamique exige une ingénierie très spécifique et adaptée au site. S'appuyer sur des solutions de puissance réactive existantes, telles que des batteries de condensateurs de base à commutation mécanique, conduit souvent à une non-conformité du réseau, à de graves conflits spatiaux et à une instabilité opérationnelle. Supposer que tous les compensateurs statiques synchrones fonctionnent de manière identique est une erreur d'ingénierie qui met en péril des projets de sous-stations entiers.
L’évaluation des solutions modernes de puissance réactive nécessite d’aller bien au-delà des valeurs nominales MVAR de base. Les décideurs doivent analyser des topologies de convertisseurs spécifiques, des systèmes de gestion thermique et des enceintes environnementales. Cette évaluation rigoureuse garantit que la technologie s'aligne parfaitement avec les exigences du réseau spécifiques au site, les exigences de contournement des pannes et les extrêmes environnementaux locaux. Nous explorerons les différents types d'architectures STATCOM disponibles aujourd'hui. Vous apprendrez à adapter les topologies de convertisseurs, les méthodes de refroidissement et les boîtiers physiques aux exigences exactes de votre projet, garantissant ainsi la stabilité du réseau à long terme.
Les architectures STATCOM varient fondamentalement en fonction de la topologie (par exemple, multiniveau modulaire ou pont de tension standard) et de la configuration des connexions, ce qui a un impact direct sur les performances harmoniques et la gestion des défauts.
La méthodologie de refroidissement dicte à la fois l'empreinte opérationnelle et les frais généraux de maintenance à long terme de l'installation.
Les contraintes environnementales de déploiement dictent le choix entre des configurations conteneurisées, hébergées dans des bâtiments ou en plein air.
La sélection d'un intégrateur de systèmes qualifié nécessite de vérifier son expérience spécifique en ce qui concerne le code réseau requis, l'intégration du système de contrôle et les capacités de test du matériel dans la boucle.
La gestion traditionnelle de la puissance réactive repose en grande partie sur des batteries de condensateurs à commutation mécanique (MSC) et des batteries de réacteurs. Ces systèmes existants basculent par étapes discrètes et prédéfinies. Cette réponse lente et progressive provoque fréquemment de graves dépassements ou sous-dépassements de tension lors de rejets soudains de charge ou de chutes de production. Les ingénieurs de terrain observent souvent que l'usure mécanique des disjoncteurs physiques lors d'événements de commutation fréquents entraîne des taux de défaillance élevés et des interruptions de maintenance prolongées. À l’opposé, l’électronique de puissance moderne assure une injection ou une absorption continue de puissance réactive, sous-cycle. Ils stabilisent instantanément la grille sans recourir à des pièces mécaniques en mouvement. Cette capacité dynamique atténue les fluctuations rapides de tension causées par la production renouvelable intermittente, empêchant ainsi les déclenchements intempestifs des équipements sensibles de l'usine.
Les différences opérationnelles entre un compensateur statique VAR (SVC) et une solution moderne basée sur un convertisseur deviennent flagrantes lors de pannes graves du réseau. Les SVC utilisent des réacteurs contrôlés par thyristors (TCR) et des condensateurs commutés par thyristors (TSC). Parce qu'ils reposent sur des composants passifs, la puissance réactive d'un SVC est directement proportionnelle au carré de la tension du réseau. Lorsque la tension du réseau chute lors d'une panne, la capacité du SVC à fournir un support réactif s'effondre quadratiquement, juste au moment où le réseau en a le plus besoin.
Les convertisseurs avancés agissent comme de véritables sources de tension. Ils injectent leur courant réactif nominal maximum, même à des tensions système très basses. Cette caractéristique tension-courant plate garantit des performances robustes de passage à basse tension (LVRT), empêchant les baisses de tension localisées de se transformer en pannes de courant régionales plus larges. Les tests de mise en service sur site démontrent systématiquement que les systèmes basés sur un convertisseur maintiennent une sortie de courant réactif complète jusqu'à 0,1 par unité (pu) de tension, tandis que la sortie SVC chute à près de zéro.
Mesure de performance | SVC hérité | STATCOM moderne |
|---|---|---|
Temps de réponse | 2 à 3 cycles (30-50 ms) | Sous-cycle (<10 ms) |
Sortie basse tension | Chute quadratiquement avec la tension | Maintient le courant réactif complet |
Génération d'harmoniques | Élevé (nécessite de grands filtres passifs) | Faible (en particulier dans les topologies MMC) |
Amortissement actif | Capacité limitée | Très efficace pour SSR/SSCI |
Empreinte | Extensif (grands réacteurs et filtres) | Compact (haute densité de puissance) |
Les centrales éoliennes et solaires présentent des problèmes de stabilité complexes, en particulier en ce qui concerne la résonance sous-synchrone (SSR) et les interactions de contrôle sous-synchrone (SSCI). Les anciens SVC ont du mal à amortir ces oscillations haute fréquence et peuvent parfois les exacerber en raison de leurs réseaux de filtres passifs. Les topologies de convertisseurs modernes offrent des caractéristiques d'amortissement actif supérieures. Grâce à des algorithmes de contrôle avancés, ils injectent des courants contre-oscillatoires pour neutraliser le SSR. Les opérateurs de réseau imposent désormais ces capacités d'amortissement actif comme norme stricte pour l'intégration de ressources basées sur des onduleurs (IBR) à grande échelle dans des réseaux faibles.
L'immobilier des sous-stations est très limité, en particulier dans le cas de la modernisation de friches industrielles où l'expansion des terrains est physiquement impossible. Les SVC nécessitent des empreintes physiques massives pour abriter des vannes à thyristors volumineuses, de grands réacteurs à noyau d'air et de vastes bancs de filtres harmoniques passifs. Les solutions de conversion avancées éliminent le besoin de gros composants passifs. Cette efficacité spatiale permet aux ingénieurs de déployer un support réactif de grande capacité dans des limites de propriété étroites, évitant ainsi les retards complexes d'acquisition de terrains, les obstacles liés aux autorisations environnementales et les modifications importantes du génie civil.
Bien que la technologie sous-jacente des transistors bipolaires à grille isolée (IGBT) soit universellement supérieure aux anciens dispositifs FACTS (Flexible AC Transmission Systems) basés sur des thyristors, ces systèmes ne sont pas des produits interchangeables. Les configurations internes, les fréquences de commutation et le matériel de contrôle varient considérablement d'un fabricant à l'autre. Vous devez adapter l'architecture interne spécifique à votre environnement opérationnel, à votre profil de charge et aux exigences du code réseau régional pour obtenir des performances fiables. Un système conçu pour un couloir de transmission stable échouera s'il est déployé pour atténuer de graves scintillements dans une aciérie industrielle.
Les premières générations de compensateurs de puissance réactive utilisaient des topologies de convertisseur de source de tension (VSC) à deux ou trois niveaux. Bien qu'efficaces, ces circuits à pont de tension traditionnels génèrent une distorsion harmonique importante en raison de leurs blocs de commutation haute fréquence. Pour répondre aux normes de qualité de l'énergie électrique des services publics, les VSC traditionnels nécessitent de lourds filtres d'harmoniques CA, qui consomment de l'espace et introduisent des risques de résonance.
L'industrie a évolué de manière décisive vers les topologies de convertisseurs multiniveaux modulaires (MMC) pour les applications au niveau de la transmission. Les architectures MMC empilent des dizaines ou des centaines de sous-modules indépendants en série. En commutant ces sous-modules dans une séquence en cascade, le MMC génère une forme d'onde de tension sinusoïdale presque parfaite. Cela élimine le besoin de filtres AC encombrants. De plus, les topologies MMC fonctionnent à des fréquences de commutation individuelles plus basses, réduisant considérablement les pertes de commutation et les contraintes thermiques sur les IGBT.
La nature modulaire offre une redondance intégrée grâce à des mécanismes d'ingénierie spécifiques :
Redondance N+1 ou N+2 : Les systèmes sont conçus avec des sous-modules supplémentaires par phase.
Bypass haute vitesse : Si un seul sous-module tombe en panne, un commutateur de bypass mécanique ou à semi-conducteurs s'active en quelques microsecondes.
Fonctionnement continu : Le système de contrôle recalcule instantanément la séquence de commutation, permettant à l'unité de rester en ligne sans interruption ni déclassement.
Maintenance remplaçable à chaud : Les sous-modules défectueux peuvent être isolés et remplacés pendant les fenêtres de maintenance planifiées sans nécessiter un démontage complet du système.
La configuration de connexion des phases du convertisseur dicte sa capacité à gérer des charges déséquilibrées. Un système connecté en étoile (ou en étoile) standard est très efficace pour les réseaux de transport de services publics équilibrés. Cependant, les environnements industriels présentent de graves déséquilibres de phases. Les réseaux de traction lourds, les treuils miniers et les fours à arc électrique consomment des courants asymétriques, provoquant un déséquilibre de tension localisé qui dégrade la durée de vie des équipements et déclenche des pénalités pour les services publics.
Pour ces applications exigeantes, les ingénieurs spécifient un STATCOM connecté en triangle. La configuration triangle permet au système de contrôle de gérer la puissance réactive indépendamment sur chaque phase. Il fournit une boucle fermée pour que les courants homopolaires circulent en interne. Cela piège les courants de déséquilibre nocifs à l'intérieur du convertisseur, les empêchant de se propager en amont dans le réseau électrique plus large et de violer les limites de conformité du point de couplage commun (PCC).
La classification dépend fortement du niveau de tension et de l'application principale. Un STATCOM de distribution (DSTATCOM) fonctionne généralement à moyenne ou basse tension, allant de 480 V à 35 kV. Sa mission principale consiste à atténuer les problèmes localisés de qualité de l’électricité. Les DSTATCOM agissent comme des filtres de puissance actifs, neutralisant la distorsion harmonique, atténuant le scintillement rapide de la tension des machines industrielles et équilibrant les charges de phase inégales au sein d'une installation spécifique.
Les systèmes de classe transmission se connectent aux réseaux haute tension, dépassant souvent 110 kV via des transformateurs élévateurs. Leurs algorithmes de contrôle se concentrent sur la stabilité globale du réseau. Ils gèrent la régulation régionale de la tension, assurent une injection massive de courant réactif lors des défauts des lignes de transport et augmentent la capacité de transfert d'énergie en régime permanent des corridors haute tension existants en maintenant un profil de tension plat sur de longues distances.
![\"STATCOM](\"https://iprorwxhqkmlll5p-static.micyjz.com/cloud/pjBplKoqlkSRmllprillip/news_main_image_233855055539236878132.jpg\" "\\"\\"")
L'électronique de puissance génère une chaleur importante lors des opérations de commutation continues. La gestion de la température de jonction des IGBT évite l'emballement thermique et la défaillance des composants. La méthodologie de refroidissement choisie dicte la disposition physique, le calendrier de maintenance et la fiabilité globale de l'installation.
Un Le STATCOM refroidi par air utilise des ventilateurs à haute vitesse pour forcer l'air ambiant à travers des dissipateurs thermiques en aluminium extrudé fixés directement aux modules d'alimentation. Cette méthode est standard pour les installations moyenne tension et de faible capacité.
Simplicité mécanique : Il n'y a aucune pompe en panne, aucune plomberie qui fuit et aucun risque de gel du liquide de refroidissement dans les climats inférieurs à zéro. L'entretien se limite en grande partie au remplacement des filtres à air, au nettoyage des ailettes du dissipateur thermique et à l'inspection périodique des roulements du ventilateur.
Exigences spatiales : L'air est un conducteur thermique relativement médiocre. Pour obtenir la dissipation thermique nécessaire, les modules d'alimentation doivent être plus espacés, ce qui entraîne une empreinte physique plus importante.
Défis acoustiques : Les ventilateurs à grande vitesse génèrent un bruit acoustique important. Le déploiement de systèmes de refroidissement par air à proximité de quartiers résidentiels nécessite des déflecteurs acoustiques, des enceintes d'insonorisation spécialisées ou le strict respect des ordonnances relatives au bruit sur les limites de propriété.
Pour les applications de transmission à haute capacité, les charges thermiques dépassent les capacités de l'air pulsé. Un STATCOM refroidi à l'eau fait circuler de l'eau déionisée, ou un mélange eau-glycol, à travers des plaques froides montées directement contre les modules IGBT.
Efficacité thermique : Le refroidissement liquide offre une conductivité thermique exceptionnelle. Les ingénieurs regroupent étroitement les modules de puissance, obtenant ainsi une immense densité de puissance et un encombrement très compact. Il s'agit de la seule option viable pour les classements MVAR ultra-élevés où les contraintes spatiales sont strictes.
Complexité du système : La complexité mécanique est élevée. Le système nécessite des stations de pompage redondantes, des vases d'expansion et des échangeurs de chaleur externes.
Surveillance de la pureté : Vous devez surveiller strictement la pureté du liquide de refroidissement. Toute augmentation de la conductivité de l’eau provoque un arc électrique catastrophique dans les composants haute tension. La maintenance nécessite une expertise spécialisée en plomberie, le remplacement régulier des lits de résine désionisante et un étalonnage continu du capteur.
Fonctionnalité | Systèmes refroidis par air | Systèmes refroidis à l'eau |
|---|---|---|
Densité de puissance | Faible à moyen | Extrêmement élevé |
Empreinte | Grand (nécessite un dégagement pour le flux d'air) | Compact |
Complexité de la maintenance | Faible (remplacements de filtres et de ventilateurs) | Élevé (Lits de résine, entretien des pompes, contrôles des fluides) |
Bruit acoustique | Élevé (en raison des ventilateurs à grande vitesse) | Faible à modéré (bruit de la pompe et de l'échangeur thermique) |
Risque de fuite | Zéro | Présent (nécessite une surveillance stricte) |
L'environnement physique entourant la sous-station influence fortement la stratégie de clôture. L’électronique de puissance est très sensible à l’humidité, à la poussière et aux températures extrêmes. La sélection du bon boîtier garantit un fonctionnement continu et protège les composants internes d'une dégradation accélérée.
Un indoor STATCOM est déployé dans un bâtiment en béton spécialement construit ou dans une maison électronique préfabriquée et conteneurisée. Cette approche isole l'électronique sensible des éléments externes agressifs.
Protection de l'environnement : Les configurations intérieures sont obligatoires dans les régions côtières avec un épais brouillard salin, les environnements désertiques avec des tempêtes de sable abrasives ou les zones industrielles lourdes avec de la poussière conductrice en suspension dans l'air.
Contrôle climatique : Les systèmes CVC robustes maintiennent une température ambiante et un niveau d'humidité étroitement contrôlés, optimisant ainsi la durée de vie des IGBT, des condensateurs du circuit intermédiaire et des cartes de commande.
Sécurité et accès : Les bâtiments fermés offrent une sécurité physique supérieure contre le vandalisme et l'intrusion de la faune. Ils permettent au personnel de maintenance d'entretenir l'équipement en toute sécurité dans des conditions météorologiques extrêmes.
Suppression des incendies : Les configurations intérieures permettent l'intégration de systèmes avancés d'extinction d'incendie à agent propre, tels que NOVEC 1230 ou FM-200. Ces systèmes éteignent rapidement les incendies électriques sans laisser de résidus dommageables sur les circuits imprimés.
Lorsque l'espace du poste le permet et que les conditions environnementales sont modérées, un un STATCOM extérieur peut être déployé. Ces systèmes utilisent des boîtiers robustes et résistants aux intempéries directement montés sur des dalles en béton.
Indices de protection : Les armoires extérieures doivent répondre aux normes strictes IP54, IP55 ou NEMA 3R/4X pour empêcher la pénétration d'eau et de poussière. Ils présentent une construction à double paroi pour atténuer les gains de chaleur solaire.
Déclassement thermique : Les ingénieurs doivent tenir compte des températures ambiantes extrêmes. Dans les environnements à forte chaleur, le système nécessite un déclassement thermique, ce qui signifie qu'il ne peut pas fonctionner à sa capacité maximale absolue pendant les températures estivales maximales sans risquer un arrêt thermique.
Gestion de la condensation : Les armoires extérieures comprennent des radiateurs anti-condensation internes. Ces radiateurs s'activent lors des baisses de température pour empêcher la formation d'humidité sur les jeux de barres haute tension, ce qui entraîne des contournements.
Travaux de génie civil : Bien que les systèmes extérieurs évitent la construction d'un bâtiment, ils nécessitent des empreintes de béton plus grandes pour accueillir les boîtiers résistants aux intempéries et maintenir des dégagements électriques sûrs entre les armoires et les autres infrastructures de la sous-station.
L'approvisionnement commence par une analyse rigoureuse des codes de réseau locaux, tels que IEEE 2800 ou ENTSO-E. Définir des critères de réussite en fonction du temps de réponse requis. Les codes de réseau modernes exigent des temps de réaction de sous-cycle lors des événements de contournement de panne (FRT). Le système doit détecter une chute de tension et injecter un courant réactif presque instantanément pour supporter la tension du réseau.
Vous devez vérifier le facteur K requis pour l'injection de courant réactif. Différents services publics imposent des ratios spécifiques d’injection de courant réactif par rapport à la profondeur du creux de tension. Évaluez la capacité du système à récupérer la puissance active immédiatement après la disparition du défaut, évitant ainsi les baisses de fréquence secondaires dans les applications d'énergie renouvelable. Les tests sur le terrain lors de la mise en service valideront ces paramètres exacts par rapport aux modèles dynamiques du service public.
Les décisions d’aménagement initiales verrouillent vos futures capacités d’expansion. À mesure que l’intégration des énergies renouvelables s’accroît ou que les installations industrielles se développent, la demande en puissance réactive augmente inévitablement. Évaluez la facilité avec laquelle le système proposé évolue. Les conceptions modulaires MMC vous permettent d'ajouter des sous-modules supplémentaires ultérieurement pour augmenter la tension nominale ou la capacité MVAR.
Assurez-vous que les fondations civiles initiales, les tranchées de câbles et les capacités du système de refroidissement sont dimensionnées pour gérer les mises à niveau futures. Ne pas planifier l’évolutivité oblige les services publics à procéder à des démontages complets et perturbateurs du site lorsque les exigences du réseau évoluent. Les ingénieurs de site doivent cartographier l'empreinte physique pour une expansion potentielle de la capacité de 20 % à 30 % au cours de la phase initiale de conception civile.
La fiabilité de votre actif de puissance réactive est directement liée à la qualité de ses composants internes. L'électronique de puissance s'appuie fortement sur des IGBT, des IGCT et des condensateurs à film CC haute tension spécialisés. Évaluez votre Fournisseur STATCOM pour des pratiques de chaîne d'approvisionnement robustes et une traçabilité des composants.
Exigez des garanties explicites pour le support du cycle de vie à long terme. La gestion de l’obsolescence est un facteur de risque critique pour les actifs des services publics qui devraient fonctionner pendant 20 à 30 ans. Le fournisseur doit démontrer une feuille de route claire pour l'approvisionnement en modules d'alimentation et cartes de contrôle de remplacement des décennies après la date de mise en service initiale. Vérifiez qu'ils s'approvisionnent en composants semi-conducteurs auprès de fonderies de niveau 1 ayant des antécédents industriels éprouvés.
Les capacités matérielles sont inutiles sans une intégration transparente des contrôles. L'interfaçage de contrôleurs de convertisseur propriétaires avec les anciens utilitaires SCADA ou les systèmes de gestion de l'énergie (EMS) est notoirement complexe et sujet aux retards. Le système de contrôle doit communiquer parfaitement avec les centres de répartition distants pour exécuter les changements de point de consigne de tension.
Exigez des protocoles de communication ouverts et standardisés tels que CEI 61850, y compris la messagerie GOOSE pour la protection à haut débit, DNP3 ou CEI 60870-5-104. Assurez-vous que le fournisseur possède une expérience prouvée et documentée dans la cartographie de ses points de données internes sur votre architecture de contrôle spécifique, évitant ainsi les goulots d'étranglement de communication en cas d'urgence sur le réseau.
N’acceptez jamais la livraison sur site d’un système de puissance réactive dynamique sans des tests rigoureux et documentés. Décrivez exactement les étapes techniques que le fournisseur doit atteindre pendant la phase de tests d'acceptation en usine (FAT). Les tests standard en régime permanent sont insuffisants pour les actifs de réseau dynamique.
Vous devez imposer des tests Hardware-in-the-Loop (HIL). HIL utilise des simulateurs numériques en temps réel, comme RTDS ou OPAL-RT, pour interfacer les tableaux de contrôle physiques réels avec un modèle simulé de votre réseau spécifique. Cela permet aux ingénieurs de soumettre les contrôleurs à de graves pannes de réseau simulées, à des écarts de fréquence et à des événements SSR. La validation des contrôles d'amortissement et du comportement de gestion des défauts dans un environnement de laboratoire contrôlé évite les pannes logicielles catastrophiques lors de la mise en service du réseau en direct.
Les compensateurs dynamiques de puissance réactive sont des actifs hautement sophistiqués et spécifiques au site. Les traiter comme des produits interchangeables conduit inévitablement à des dépassements de projets, à des demandes de maintenance excessives, à des conflits spatiaux ou à un échec total à respecter les normes strictes de conformité du réseau. Pour réussir, il faut adapter la topologie interne, le mécanisme de refroidissement et le boîtier physique à votre réalité opérationnelle exacte.
Commandez une étude complète du système électrique spécifique au site pour définir les exigences exactes en matière de puissance réactive en régime permanent et dynamique avant d'engager des fournisseurs.
Auditez l'empreinte de votre sous-station disponible pour déterminer la méthodologie de refroidissement et la stratégie de boîtier viables en fonction de la gravité de l'environnement local.
Émettez une demande de proposition (RFP) détaillée qui exige explicitement les tests Hardware-in-the-Loop (HIL) et les protocoles de communication SCADA ouverts.
Vérifiez le plan de gestion de l'obsolescence à long terme du fournisseur pour les composants électroniques de puissance critiques afin de garantir une durée de vie opérationnelle de 20 ans.
R : Un STATCOM fonctionne à des niveaux de tension de transmission élevés pour assurer la stabilité du réseau global, la régulation de la tension régionale et une prise en charge robuste de la gestion des pannes. Un DSTATCOM fonctionne à moyenne ou basse tension. Il se concentre sur la résolution des problèmes locaux de qualité de l'énergie, tels que l'atténuation du scintillement rapide de la tension, l'équilibrage des charges de phase inégales et le filtrage actif des harmoniques.
R : Spécifiez une configuration connectée en triangle lorsque vous traitez des charges industrielles gravement déséquilibrées, telles que des fours à arc électrique ou des réseaux de traction lourds. La boucle delta permet un contrôle de phase indépendant et piège les courants homopolaires en interne, les empêchant de se propager dans le réseau électrique plus large et de violer les normes de qualité de l'énergie.
R : Les installations intérieures nécessitent des fondations structurelles pour les bâtiments spécialement construits ou les maisons électroniques, ainsi que des installations CVC et des systèmes d'extinction d'incendie robustes. Les installations extérieures nécessitent des supports en béton robustes conçus pour supporter des boîtiers lourds et résistants aux intempéries, classés IP/NEMA. Les travaux de génie civil extérieurs doivent également prévoir un espacement plus large pour répondre aux normes strictes en matière de dégagement électrique et de déclassement environnemental.
R : Les batteries de condensateurs et les SVC traditionnels dépendent de la tension du réseau ; leur puissance réactive diminue de façon quadratique à mesure que la tension du système chute. Un système basé sur un convertisseur agit comme une source de tension indépendante. Il injecte son courant réactif nominal maximum dans le réseau même lorsque les tensions du système sont fortement déprimées, offrant ainsi une récupération après défaut bien supérieure.
R : La maintenance se concentre fortement sur la boucle de refroidissement liquide. Les techniciens doivent surveiller régulièrement la pureté du liquide de refroidissement pour éviter les pics de conductivité qui provoquent des arcs électriques. Les tâches de routine comprennent l'inspection des pompes redondantes, le remplacement des lits de résine désionisante, la vérification des micro-fuites dans la plomberie et la vérification de l'intégrité des échangeurs de chaleur externes.
R : Évaluez les fournisseurs en fonction de leur capacité avérée à respecter les codes de réseau locaux spécifiques et de la transparence de leur chaîne d'approvisionnement pour l'approvisionnement en IGBT. Exigez des preuves d’une intégration réussie du système de contrôle avec les plates-formes SCADA existantes. Vérifier leur capacité à effectuer des tests Hardware-in-the-Loop (HIL) rigoureux lors des tests de réception en usine pour simuler les défauts du réseau.
