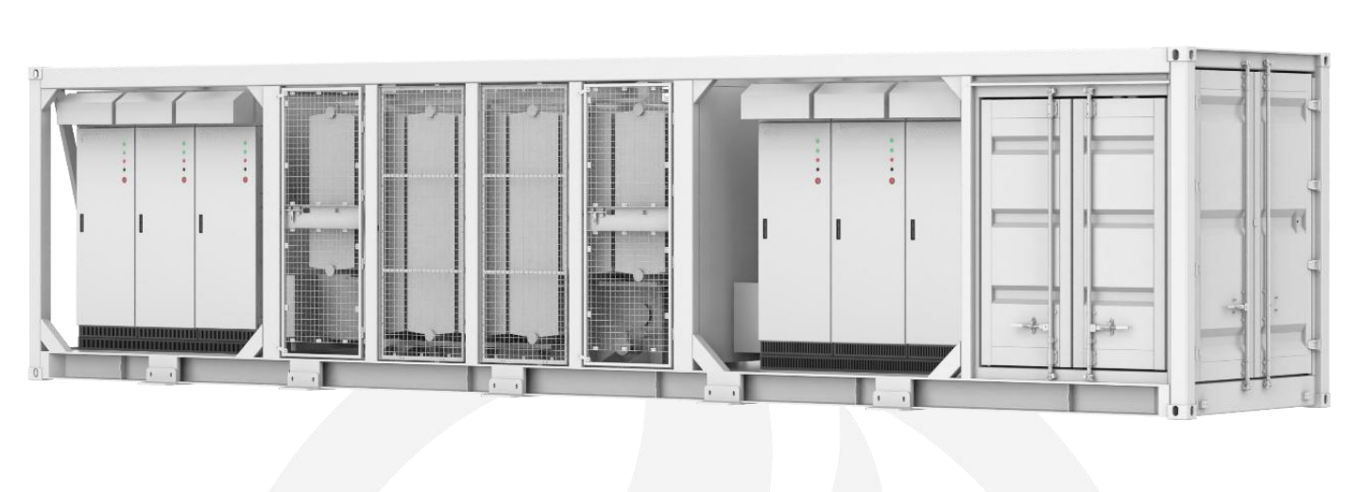

I. Schéma fonctionnel de la solution UPS MV
L'architecture globale du système UPS MV est réalisée à l'aide d'un convertisseur statique à impédance isolée.
Comme le montre la figure ci-dessus, le circuit d'alimentation de l'ensemble du dispositif est composé d'un disjoncteur haute tension de dérivation, d'un disjoncteur haute tension connecté au réseau, d'un disjoncteur haute tension côté charge et d'un réacteur côté haute tension, d'un transformateur élévateur, d'un convertisseur de courant bidirectionnel et d'un bloc de batteries de stockage.
Remarques :
1. Dans le système MV UPS, différents transformateurs élévateurs sont configurés pour correspondre à la distribution d'énergie à différentes hautes tensions ;
2. Convertisseur de courant bidirectionnel, AC690V et DC1 000-1 500 V ;
II. Introduction aux modes de fonctionnement de l'onduleur MT et au processus de commutation

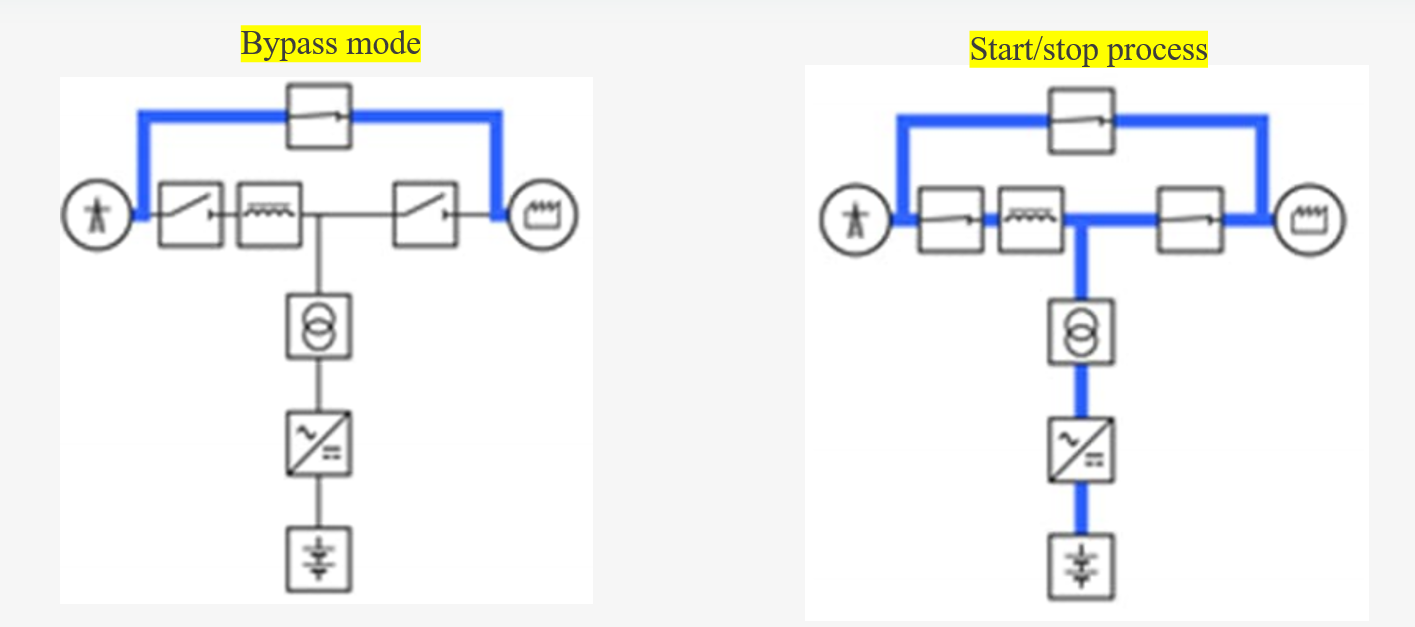

1. Fonctionnement de dérivation : lorsqu'un défaut grave se produit dans le système UPS MV, le système passe en mode de dérivation afin d'assurer la fiabilité de l'alimentation de la charge. Dans ce mode, le système ferme activement le disjoncteur de dérivation et déconnecte les disjoncteurs connectés au réseau et de charge, de sorte que le réseau alimente uniquement la charge ; (Cela est très peu probable en raison de la conception d’une architecture redondante.)
2. Processus de démarrage/arrêt : avant que le système UPS n'entre en fonctionnement stable à partir de l'état d'arrêt, le PCS et le côté réseau sont synchronisés, puis les disjoncteurs connectés au réseau et de charge sont fermés pour intervenir sur la charge. Une fois le système stabilisé, le disjoncteur de dérivation sera déconnecté et le système entrera en mode de fonctionnement stable.

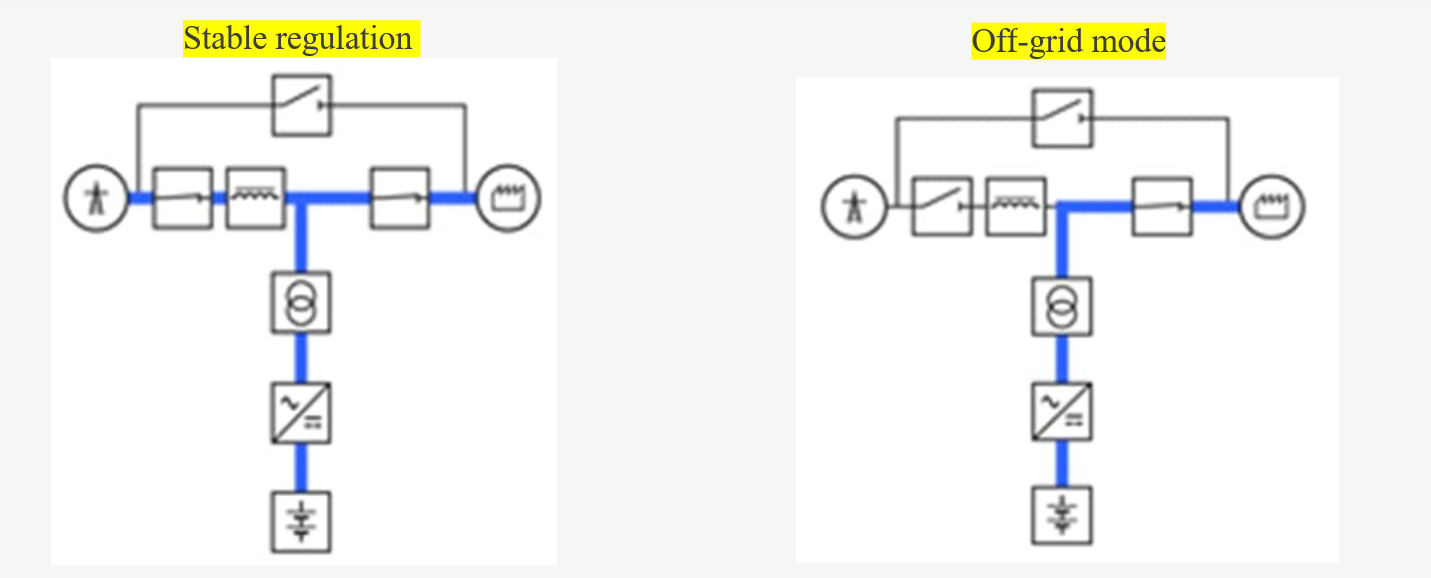

3. Mode de régulation stable : le disjoncteur de dérivation est ouvert et les disjoncteurs connectés au réseau et de charge sont fermés. Lorsqu'un ou plusieurs événements de qualité d'énergie tels qu'un affaissement de tension, une augmentation ou une chute soudaine, une onde harmonique, un scintillement ou une fluctuation se produisent dans le réseau électrique, le PCS répondra de manière flexible pour garantir que la tension à l'extrémité de la charge répond à la demande de la charge et assurera une alimentation électrique sûre et fiable à la charge.
4. Mode hors réseau : Lorsqu'un défaut grave survient dans le réseau électrique qui dépasse la capacité de régulation du système ou peut causer de graves dommages à la charge et à l'onduleur, le système passe en fonctionnement hors réseau. À ce stade, le commutateur de dérivation du système est déconnecté, le disjoncteur connecté au réseau de chaque unité UPS est déconnecté, le disjoncteur de charge est fermé et l'unité PCS alimente uniquement la charge.
Introduction au mode de fonctionnement Bypass
Le mode de fonctionnement bypass permet à la charge d'être alimentée directement par le réseau électrique via le disjoncteur de bypass dans l'isolateur d'impédance statique ; ce n'est que lorsqu'un défaut grave se produit dans le système UPS MV que le système passe en mode bypass pour garantir la fiabilité de l'alimentation électrique de la charge.
La commutation entre les modes de fonctionnement peut atteindre la mise hors tension de la charge à 0 ms.
ØPassage du fonctionnement en régime permanent au fonctionnement en dérivation : réglez d'abord la synchronisation entre l'extrémité de charge du système et le réseau électrique, puis fermez le disjoncteur de dérivation du système. Lorsque la tension de sortie du PCS chute rapidement jusqu'à environ 0 (arrêt), les disjoncteurs connectés au réseau et de charge sont déconnectés séquentiellement.
ØPassage du fonctionnement en dérivation au fonctionnement en régime permanent : réglez d'abord la synchronisation entre la sortie du système et le réseau électrique, puis fermez simultanément les disjoncteurs connectés au réseau et de charge. Une fois le fonctionnement stable atteint, le disjoncteur de dérivation sera déconnecté et le système passera en mode de fonctionnement stable.

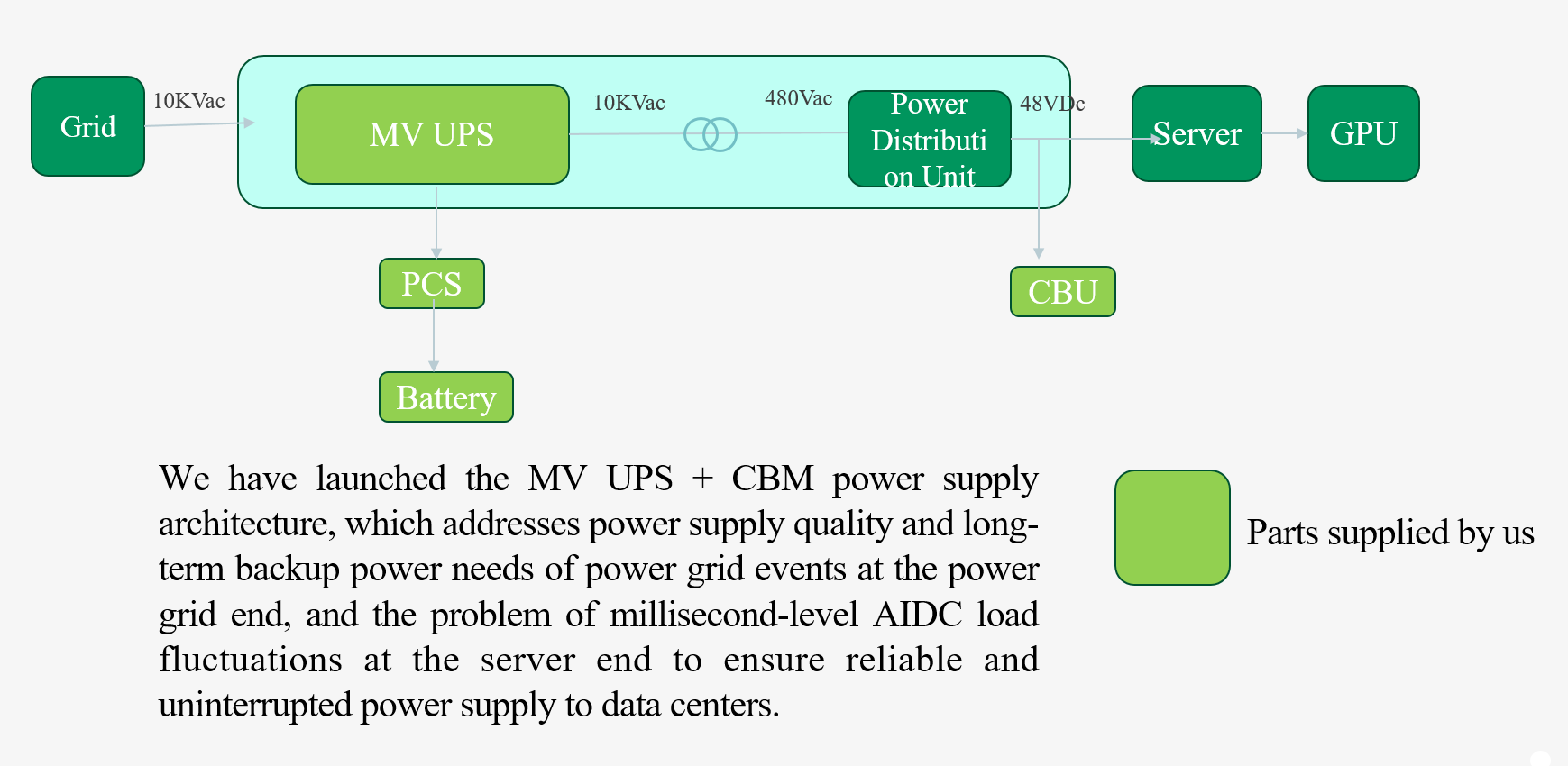

Relever les défis de l'AIDC grâce à l'onduleur MV + L'architecture énergétique CBM prônée par Sinopak
